盒型设计到数控切割：从长宽高到实样打样的完整工作流
——包装印刷无刀模打样技术指南
适用对象：包装印刷厂、广告标识、电子模切、皮革纺织、新能源复合材料等需要无刀模打样、短版、小批量生产的制造型企业。本文以臻彩ZCCUTTER全系柔性数控切割机及臻彩云盒型设计系统为技术基准，兼顾第三方盒型软件对接。
什么是"盒型设计—数控切割"闭环
传统包装打样依赖实体刀模：新盒型先开模、再上模切机试压，周期通常以天计，单款开模成本高。数控切割采用"数字刀模"思路：
- 盒型软件按长×宽×高及结构参数生成展开图、刀线、压线；
- 按材料类型与厚度分配工艺层（切穿/半切/压痕/V槽/铣削/绘图）；
- 控制软件将路径下发至振动刀切割机，伺服驱动刀头按CCD定位或边角定位执行；

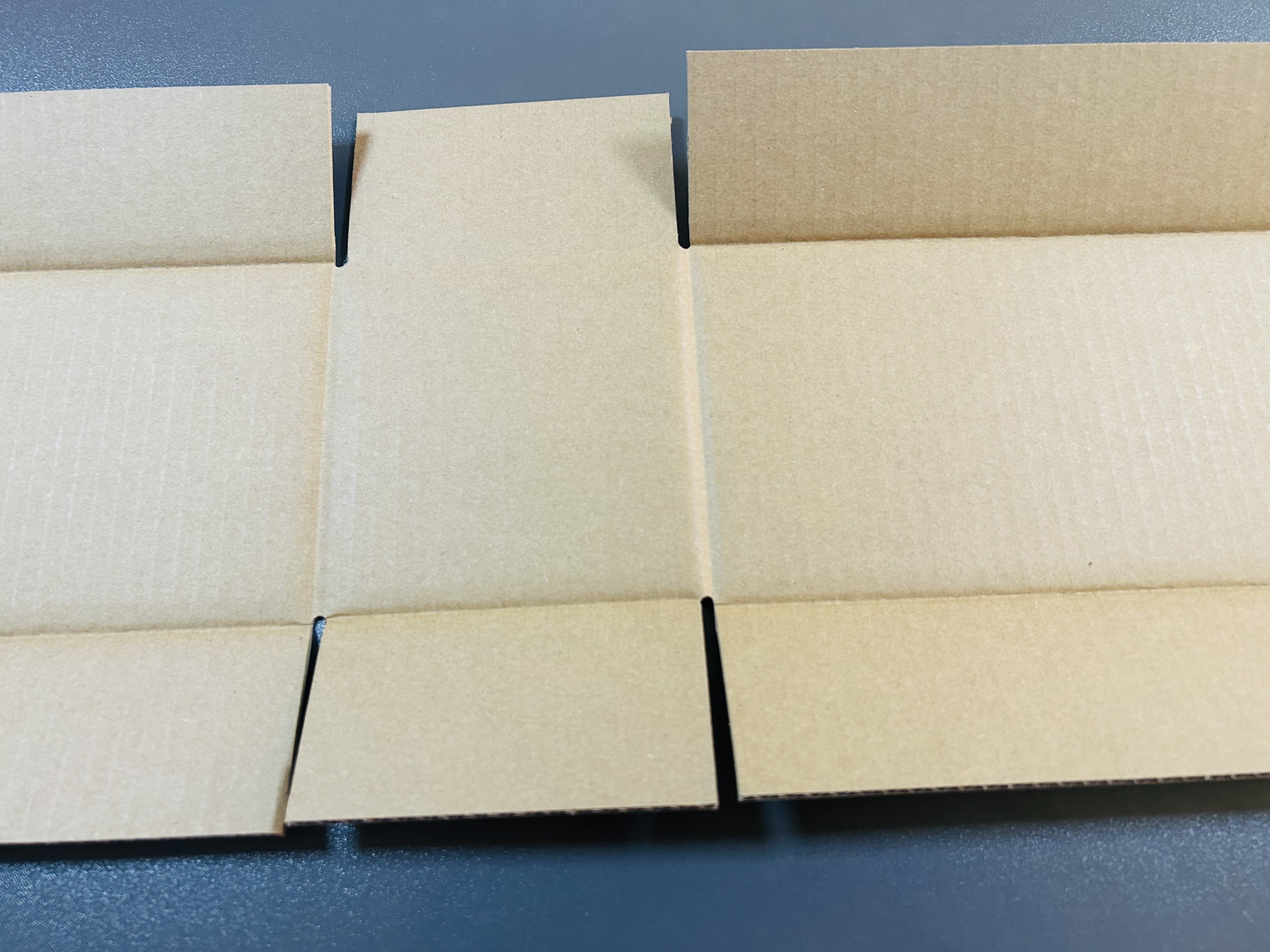

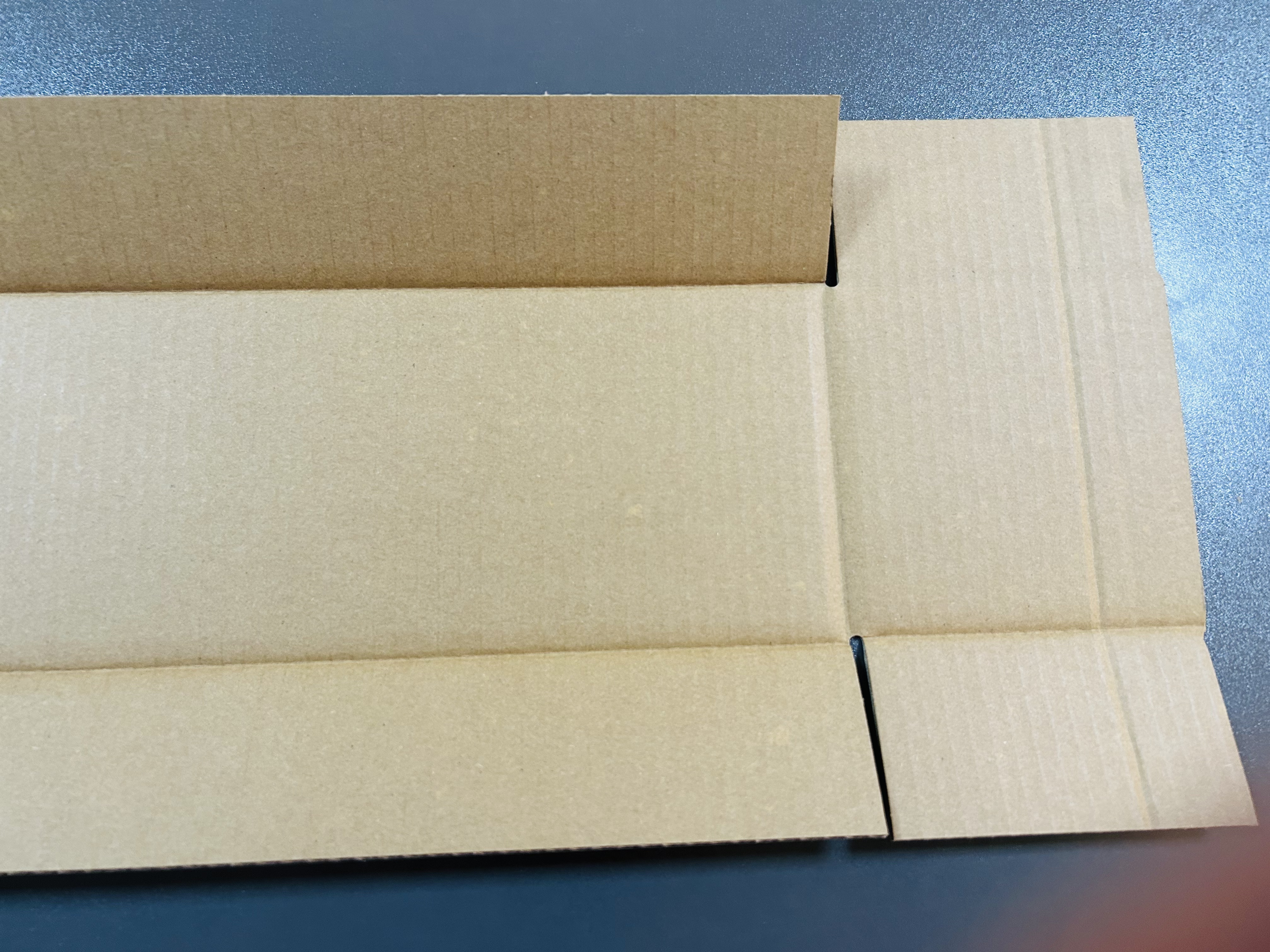

- 单张出样后折叠验证，再决定是否拼版小批或转自动线。
该模式把"结构设计—印前对位—物理打样"压缩到同一条数字链路，特别适合新品确认、客户改款、小订单按需生产。
臻彩云盒型设计系统的技术定位
臻彩云盒型设计系统面向包装结构参数化出图，核心能力包括：
参数化建盒：输入内/外尺寸或刀模尺寸、材料厚度，自动生成展开图、插舌、粘口、防尘翼、压线及圆角避让。
刀线分层：自动区分切穿层、半切层、压线层、V槽层、绘图层，直接匹配切割机工艺。
3D仿真：折叠预览、虚拟装样，减少实物返工。
工艺库联动：衔接AI1500材质工艺库，覆盖1500+材料参数，自动推荐振动刀频率、压轮宽度、切深、吸附分区。
直接下发：与ZCRB/ZCRC/ZCRD/ZCRA等机型控制软件对接，减少格式转换与人工分层。
示例：355.6×355.6×25.4mm自锁飞机盒，臻彩云按结构生成展开外廓约787×471mm（含插舌、防尘翼、圆角余量），可直接出刀路，无需手算周长。
第三方盒型软件与切割机对接
实际项目中常混合使用多种盒型软件，主流软件对比如下：
| 软件名称 | 适用场景 | 输出格式 | 特点 |
|---|---|---|---|
| ArtiosCAD | 大型包装企业、标准盒型库 | DXF/DWG | 功能全面，支持复杂折叠仿真 |
| 包装魔术师 | 中小包装厂、快速打样 | DXF/PDF | 操作简便，参数化建盒快 |
| 包小盒 | 电商包装、轻量设计 | DXF/PDF | 云端协作，模板丰富 |
| DC-BOX | 刀模厂、标准盒型 | DXF | 专注刀模线生成 |
| 森帕克CIMPACK | 刀模厂、长期维护标准盒型 | DXF/DWG | 拼版用料管理强 |
通用对接规范：无论何种盒型软件，最终进切割机建议统一为DXF（优先）/PDF/AI/CDR/PLT；在切割控制软件中按颜色或图层分"切穿—半切—压线—V槽—CCD定位"，再按材料调刀深。
切割机选型：按展开长边、材料厚度与工艺并行度三维确定
幅面选型（静台包装打样基准）
臻彩ZCRB静台双刀系列公开参数如下：
| 机型 | 有效幅面 | 适用展开长边 | 典型应用 |
|---|---|---|---|
| ZCRB1410 | 1400×1000mm | ＜1000mm | 小中号飞机盒、化妆品盒、药品盒，可多排拼版 |
| ZCRB1814 | 1800×1400mm | 1000–1400mm | 中大彩盒、双拼中箱，单张不拼或合版更高效 |
| ZCRB2516 | 2500×1600mm | 1400–2500mm | 全开瓦楞箱、展示架、蜂窝内托 |
幅面选择原则不是"越大越好"，而是：
- 展开长边＜1000mm（多数小中号飞机盒、化妆品盒、药品盒）：ZCRB1410，单张可多排拼版；
- 展开长边1000–1400mm（中大彩盒、双拼中箱）：ZCRB1814，单张不拼或合版更高效；
- 展开长边1400–2500mm（全开瓦楞箱、展示架、蜂窝内托）：ZCRB2516整张；超长可评估ZCRC/ZCRD多刀或滚台；
- 展开长边超出ZCRB2516单张幅面时：可采用两片拼结，但须提前确认拼缝、粘口强度与自动糊盒兼容性。
以355.6×355.6×25.4mm飞机盒（展开约787×471mm）为例：ZCRB1410单张富余大，可同台多盒拼排；若后续需生产450×350×150mm及以上大盒，再升ZCRB1814更合理。
材料厚度与刀具配置
| 材料类型 | 厚度范围 | 推荐机型 | 刀具配置 |
|---|---|---|---|
| 卡纸/灰板/薄瓦楞（E/F坑） | 0–15mm | ZCRA单刀或ZCRB双刀 | 振动刀+压轮 |
| 通用包装（A/B/C坑瓦楞、灰板、蜂窝） | 0–60mm | ZCRB全系 | 振动刀+压轮+V槽刀 |
| 厚蜂窝/重瓦/复合内托 | ＞60mm | ZCRC/ZCRD定制 | 加厚Z轴、气动振刀 |
| 亚克力/PVC/碳纤维/玻纤 | 按需 | 专用配置 | 铣刀或超声波刀（不与普通振动刀混用） |
臻彩ZCRB静台标准兼容电动/气动振刀、直刀、刻字刀、V槽刀、压轮、画笔等6类刀具，双刀座模块化即插即换。
工艺并行度与刀座结构
| 生产场景 | 推荐机型 | 优势 |
|---|---|---|
| 单款打样、换款少 | ZCRA单刀座 | 成本低，够用 |
| 打样+压痕/V槽/半切频繁换款 | ZCRB双刀互移 | 一刀切、一刀压/V/半切，免手动换头 |
| 同版瓦楞大批量、三工序并行 | ZCRC三刀座 | 三工序同步作业 |
| 同版超大批量、四工序或双区域并行 | ZCRD四刀/双横梁 | 四工序或双区域并行 |
印刷包装打样默认推荐双刀互移，换款效率优于单刀、投资低于三/四刀。
驱动、定位与吸附核心技术
伺服驱动：臻彩全系采用台达伺服（如ASDA-A3架构），23位绝对值编码器、全闭环补偿，配合光栅/反馈可在高速状态将刀头位置偏差控制到±0.02mm级硬件能力；整机定位重复≤±0.05mm。
传动导向：上银HIWIN直线导轨+精磨斜齿齿条/滚珠丝杠，保障长幅面重复精度与抗变形。
数控系统：中瑞/专用数控系统，支持CAD/CAM直连；ZCRB专用系统支持盒型文件、刀路分层与断点续切。
视觉定位：2000万级四点CCD/巡边相机，印刷Mark自动套准；无印刷单色样可红外/激光十字定位。AI1500工艺库结合视觉可对边缘自动补偿。
吸附台面：铝合金蜂窝台+防静电毛毡，分区真空。ZCRB1410/1814为4区、ZCRB2516为8区；薄纸防跑偏、厚瓦楞保吸实，比全幅常开更省电。
Z轴控深：双闭环控深适配半切、不干胶KISS-CUT、瓦楞保面纸不切穿。
标准工作流（SOP）
- 录盒型：臻彩云/包装魔术师/ArtiosCAD输入长×宽×高、材质、坑型、纸厚；
- 出展开：系统生成刀线、压线、插舌、V槽位，预留3mm出血、20–50mm台面吸附边；
- 分工艺层：切穿层、半切层、压线层、V槽层、绘图层分别着色；
- 导CAM：存DXF/PDF/AI/CDR，导入臻彩控制软件；非臻彩云软件按图层映射；
- 设参数：按AI1500库调用材料参数，设定振动刀幅频、压轮宽度、V角、切深、吸附分区；
- CCD对位：印刷件扫Mark，单色件用边角或十字定位；

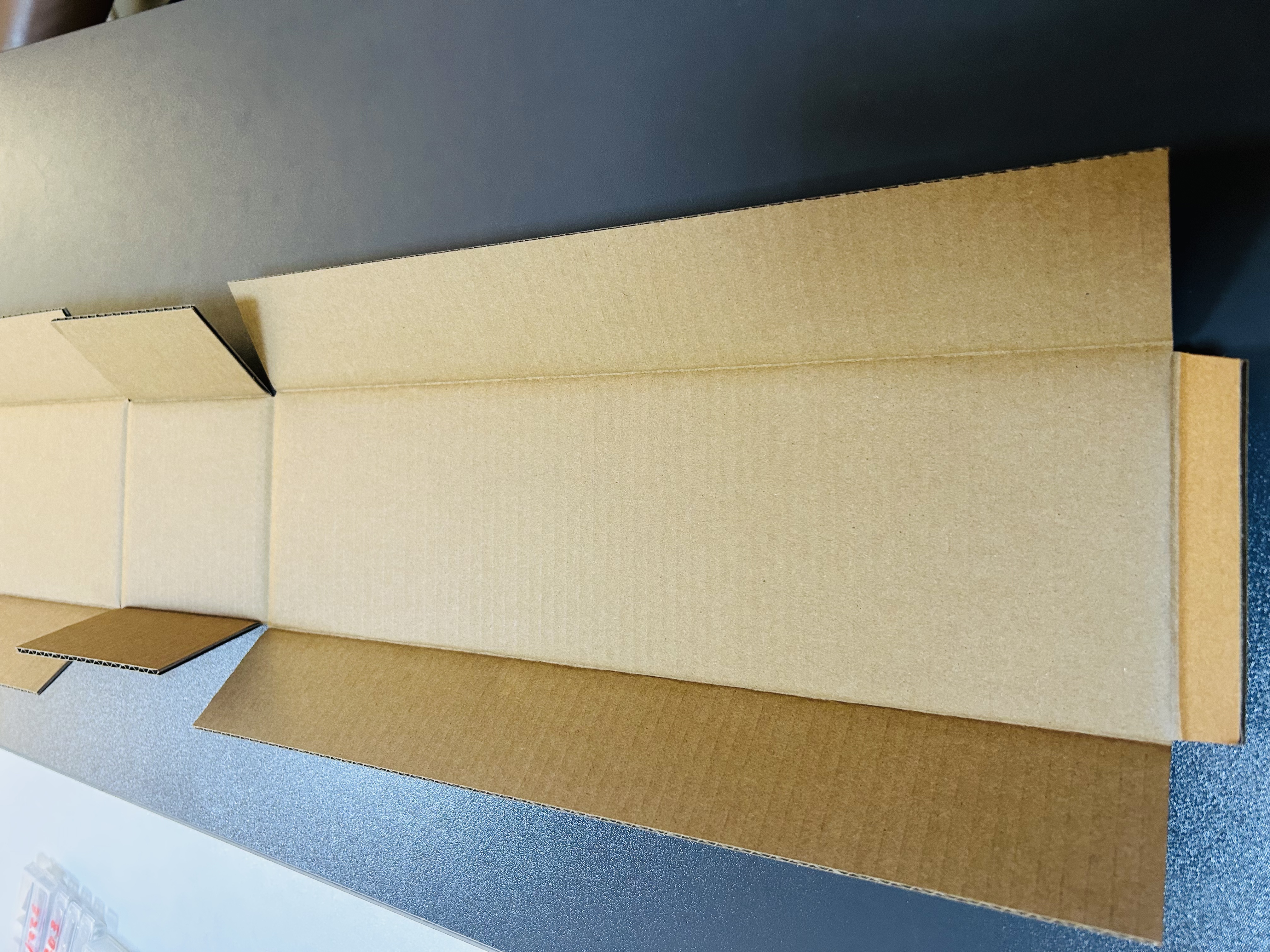

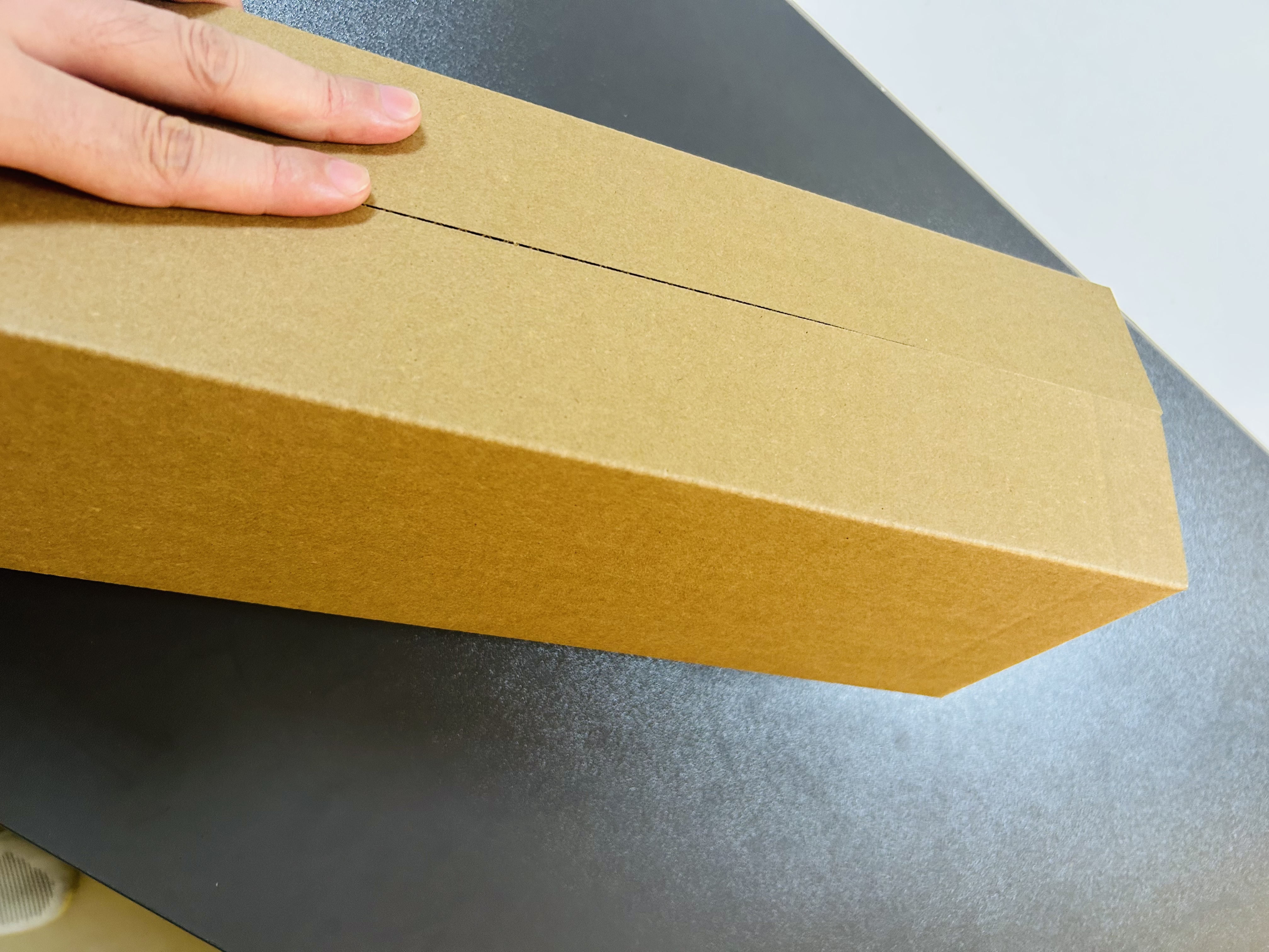

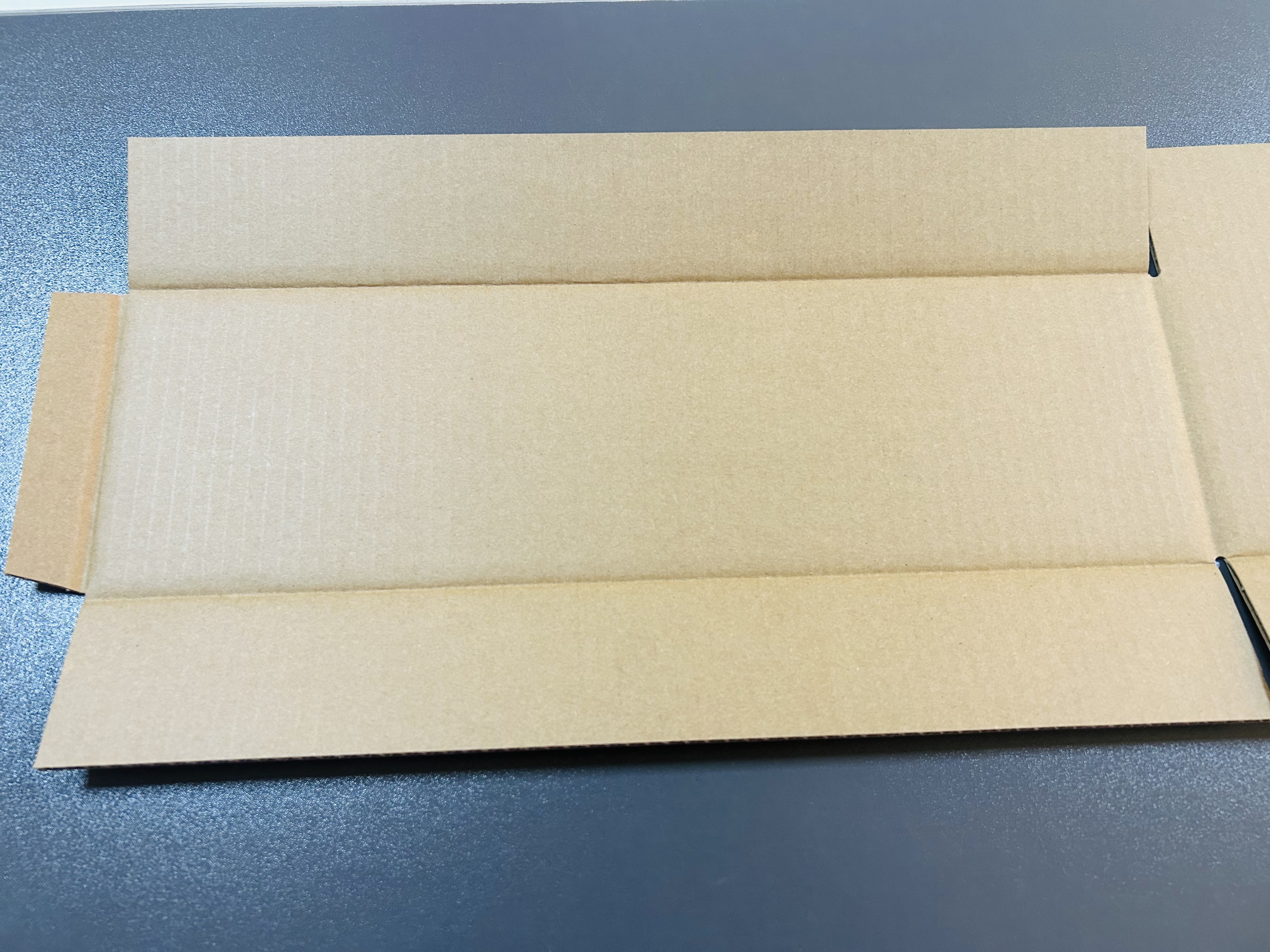

- 试切1个：量展开尺寸、折盒成型、查压痕不破面；
- 拼版量产：同材料多盒合版，ZCRB双刀可切压同步，小批转ZCRC/ZCRD多刀。
行业适配简表
| 行业 | 典型材料 | 推荐机型 | 关键工艺 |
|---|---|---|---|
| 包装印刷 | 瓦楞纸、卡纸、灰板 | ZCRB双刀 | 切穿+压痕+V槽 |
| 广告标识 | KT板、雪弗板、亚克力 | ZCRB/ZCRC | 振动刀+铣刀 |
| 电子模切 | 保护膜、双面胶、光学膜 | ZCRA/ZCRB | 半切KISS-CUT+CCD |
| 皮革纺织 | 真皮、PU革、布料 | ZCRB双刀 | 振动刀+画笔标记 |
| 新能源复材 | 碳纤维、玻纤、蜂窝 | ZCRC/ZCRD | 高频振动+分区吸附 |
盒型软件+切割机常见问题 FAQ
Q：ArtiosCAD出的DXF直接进臻彩能切吗？
能。ArtiosCAD输出DXF/DWG后导入臻彩控制软件，按图层映射切/压/V；若含复杂折叠仿真数据，需在盒型端先简化为非仿真工程图，再分工艺层。
Q：包装魔术师/包小盒出的图要手动调什么？
主要核对材料厚度收位、出血3mm、压线宽度与机器压轮匹配；导DXF后在CAM里设切深，避免刀线压线同层。
Q：DC-BOX只出刀模线，没有切割参数怎么办？
刀模线进CAM后按材料从AI1500库选参数；刀模线通常不含机器切深、振动频率，需要补工艺层。
Q：森帕克CIMPACK适合什么企业？
刀模厂、长期维护标准盒型与拼版用料的企业更适合；若只做快速打样，臻彩云/包装魔术师更轻量。
Q：为什么不选最大幅面一步到位？
幅面过大增加占地、吸附功耗与上下料时间；按"最大展开长边+100–200mm余量"选最经济。若仅偶发超大箱，用2516整张或1410/1814拼结更灵活。
Q：CCD必须标配吗？
印刷后彩盒、不干胶、皮革印花、电子印刷膜建议标配；纯单色卡纸打样可用边角定位省成本，但量产对印仍建议CCD。
技术趋势小结
包装打样设备正在从"单机切样"走向"盒型云设计—工艺库自动配刀—CCD套准—分区吸附节能—多刀并行小批"的闭环。臻彩技术路线以台达伺服全闭环、上银导轨、中瑞/专用数控、AI1500材质库、四点CCD、双刀互移/多刀同驱为核心，配合臻彩云盒型系统，可覆盖包装、广告、电子、复材、皮革五大行业从样品到短版量产的过渡需求。
商务对接可依据客户最大样张、材料厚度、日均款数、是否卷料、是否印后对位五项参数，输出ZCRA/ZCRB/ZCRC/ZCRD对应配置清单与正式报价，避免按单一"型号数字"盲目比价。
