ZCRB 双刀座集成型数字切割机
印刷包装/模切/实训振动刀切割机 · 0-150mm柔性材料 · 双刀座效率翻倍 · 重复定位±0.1mm
一句话选型
ZCRB 双刀座数字切割机分两种：组合双刀座是短版包装打样室的标配，振动刀、压轮、V 槽、直刀、笔、刻字刀全在一块背板上即插即换，一次文件切压 V 槽全出来，专门做礼盒彩盒打样；双刀互移两把独立刀在横梁上跑，单切时同图双刀齐走、一台顶两台，要打样就把一把刀换成压轮 V 槽，蜂窝板、珍珠棉、EVA 批量切选它更划算。
两种刀座布局，按需选择
组合双刀座适合短版包装打样室万能作业，双刀互移适合厚料量产产能翻倍

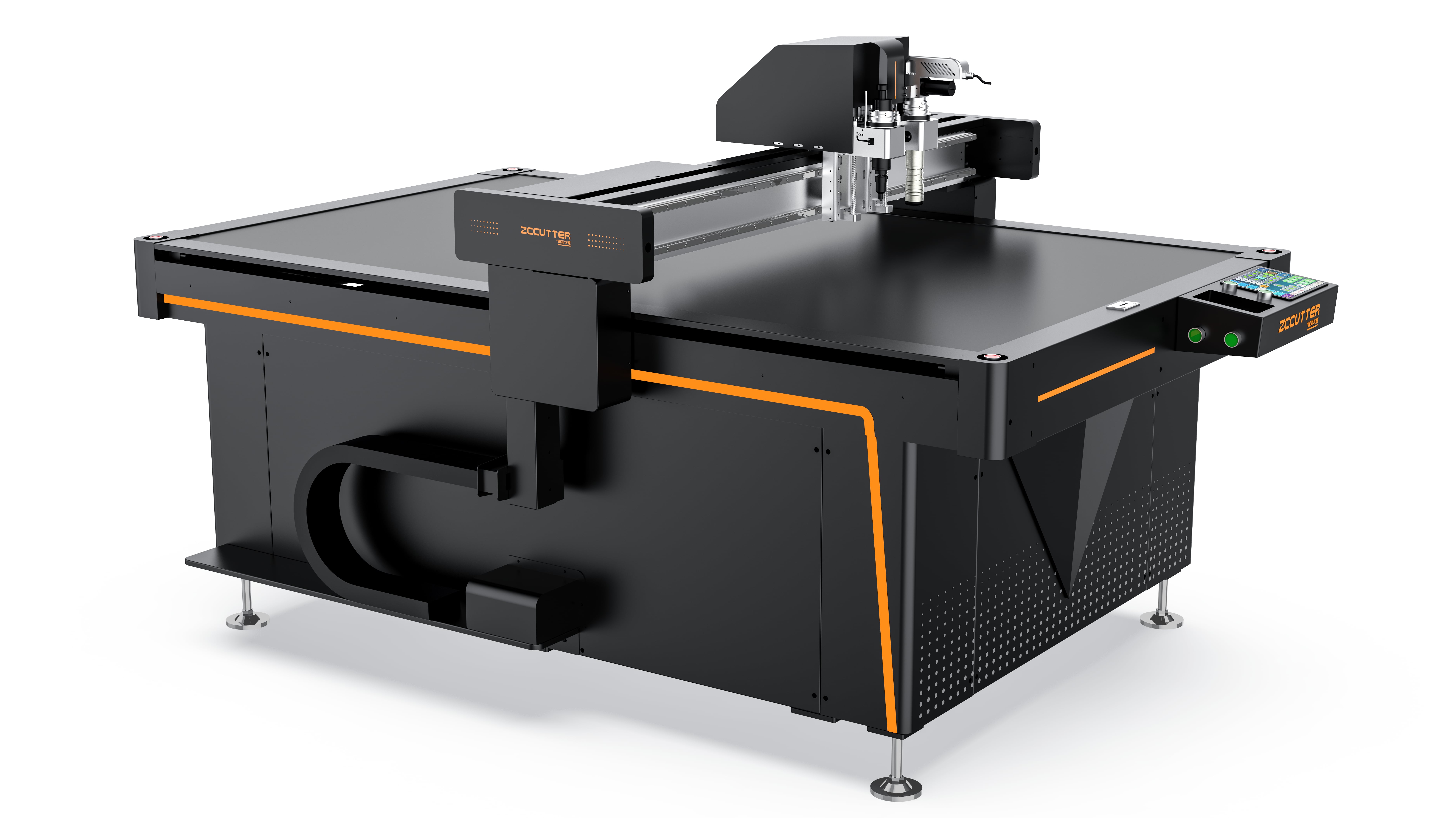

组合双刀座
一体式共板双刀 · 打样机标配同一背板上集成两把刀位，切割（电动振动刀）+ 压轮 + V 槽刀 + 直刀 + 笔 + 刻字刀多工具即插即换，共用一套传动基准，同轴同步，台面 0 避让盲区。
- 切压 V 槽一体成型，打样一次出样
- 6 类刀具即插即换，打样室万能机
- 幅面内无盲区，整版纸箱不用分切
- 压线与切割轨迹完全重合，礼盒折边零错位

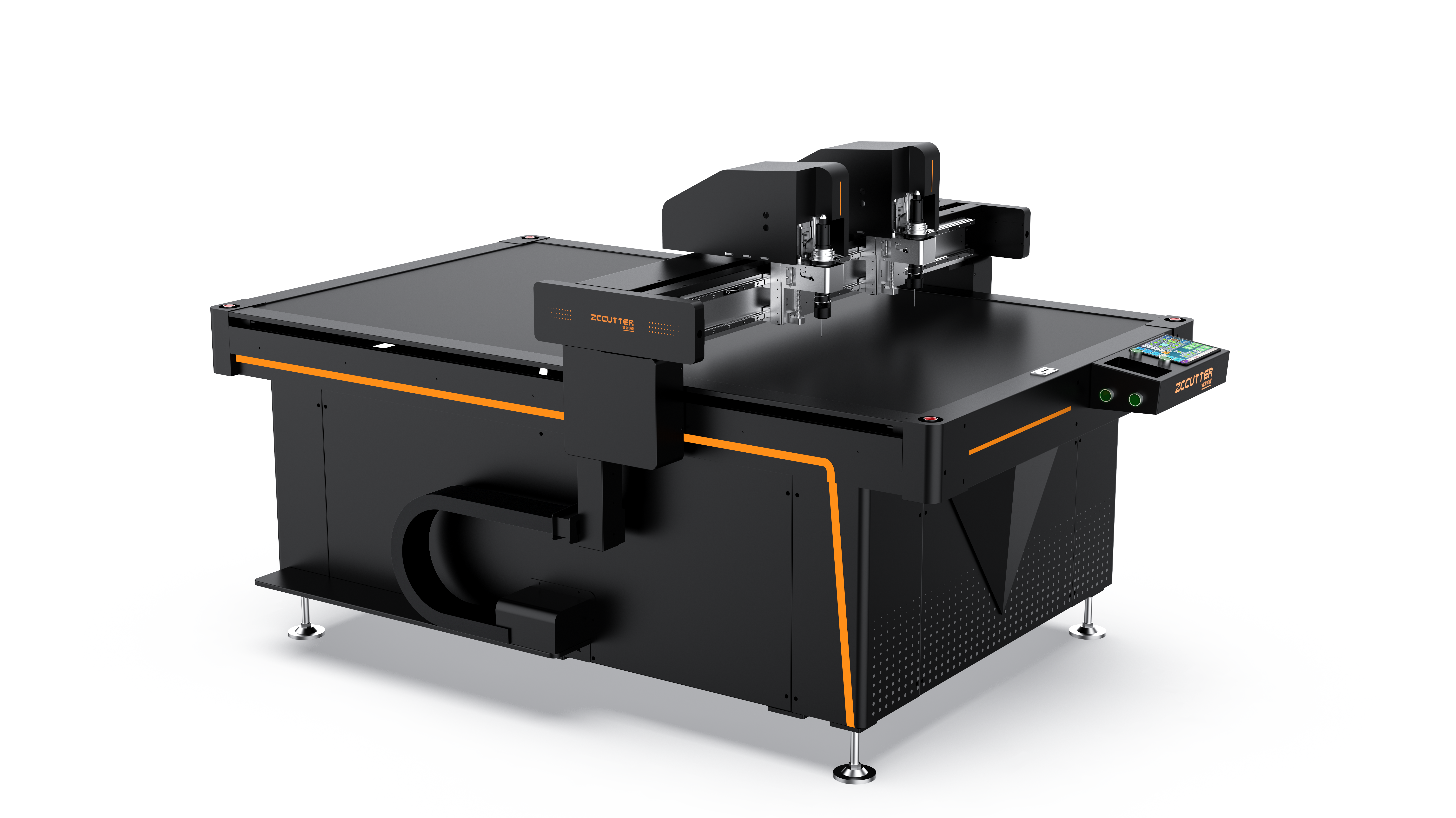

双刀互移
单横梁两独立刀座 · 生产型双刀同一龙门横梁上两套独立刀座，各带独立伺服，可沿横梁互移避让；支持同步同文件双刀齐切，也支持异步分工。
- 单切模式：同图双刀齐走，一台顶两台
- 换装模式：一把刀换压轮+V 槽，具备打样功能
- 厚料量产性价比极高（蜂窝板/珍珠棉/EVA）
- 异步时可切 + 压痕并行，兼顾打样
静台 / 滚台 双配置
根据材料形态选择最合适的台面配置
静台（固定台面）
适用于板材类材料切割，如卡纸、灰板纸、瓦楞纸板等。材料平铺固定于台面，适合单张或小批量精密加工。
- 板材定位精准
- 适合单张作业
- 维护简单

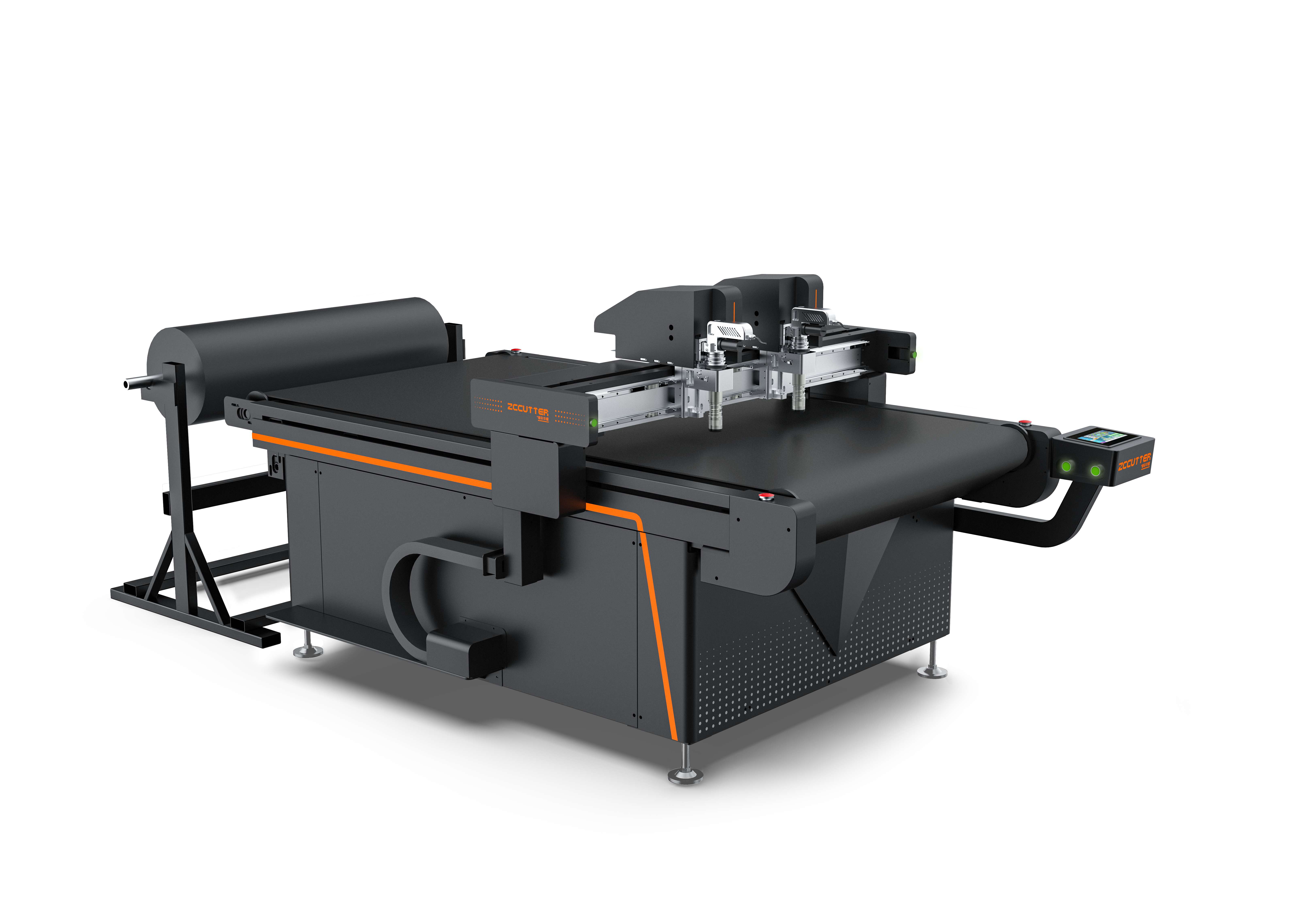

滚台（自动送料）
适用于卷材类材料切割，如不干胶、PET 离型膜、导电泡棉等卷料。自动送料连续生产，高效省人工。
- 卷材连续生产
- 自动送料省人工
- 适合大批量作业
UV 喷墨 / 飞达上纸 / 卷对卷
除标准机型外，提供多种特殊配置方案
ZCRB1014-UV2
双头 UV 喷墨切割联线
打印切割一体化ZCRB1014-UV4
四头喷墨切割联线
高速大批量生产ZCRB1814-FD
全自动飞达上纸机切割
无人化连续生产ZCRB2516-R
全自动卷对卷切割
卷材连续生产标准规格不满足需求？
我们接受幅面、刀座、功能的全面定制
接受定制
可根据您的材料特性、产能需求、场地限制，定制切割幅面、刀座数量、自动化配置等。欢迎联系技术顾问沟通定制方案。
ZCRB 静台版本参数
组合双刀座 / 双刀互移 — 标准静台配置全维度技术指标
| 参数项 | ZCRB1014 | ZCRB1410 | ZCRB1814 | ZCRB2516 |
|---|---|---|---|---|
| 有效切割面积 | 1000×1400mm | 1400×1000mm | 1800×1400mm | 2500×1600mm |
| 整机尺寸 | 约 1800×1600×1100mm | 约 2100×1600×1100mm | 约 2500×2000×1100mm | 约 3200×2200×1100mm |
| 整机重量 | ~550kg | ~600kg | ~800kg | ~1000kg |
| 切割厚度 | 0-30mm | 0-60mm | 0-60mm | 0-60mm |
| 空载速度 | 1800mm/s | 1800mm/s | 1800mm/s | 1800mm/s |
| 重复定位精度 | ≤±0.05mm | ≤±0.05mm | ≤±0.05mm | ≤±0.05mm |
| 综合切割精度 | ≤±0.1mm | ≤±0.1mm | ≤±0.1mm | ≤±0.1mm |
| 最小稳定孔径 | ≥φ3mm（硬卡纸）/ ≥φ5mm（瓦楞） | ≥φ3mm（硬卡纸）/ ≥φ5mm（瓦楞） | ≥φ3mm（硬卡纸）/ ≥φ5mm（瓦楞） | ≥φ3mm（硬卡纸）/ ≥φ5mm（瓦楞） |
| 刀座系统 | 模块化即插即换双刀座 | 模块化即插即换双刀座 | 模块化即插即换双刀座 | 模块化即插即换双刀座 |
| 兼容刀具 | 电动振刀 / 气动振刀 / 直刀 / 刻字刀 / V槽刀 / 压轮 / 画笔（6种） | 电动振刀 / 气动振刀 / 直刀 / 刻字刀 / V槽刀 / 压轮 / 画笔（6种） | 电动振刀 / 气动振刀 / 直刀 / 刻字刀 / V槽刀 / 压轮 / 画笔（6种） | 电动振刀 / 气动振刀 / 直刀 / 刻字刀 / V槽刀 / 压轮 / 画笔（6种） |
| 驱动/传动 | 伺服电机 + 精密齿轮齿条 | 伺服电机 + 精密齿轮齿条 | 伺服电机 + 精密齿轮齿条 | 伺服电机 + 精密齿轮齿条 |
| 控制系统 | 专用数控系统，支持 CAD/CAM 直连 | 专用数控系统，支持 CAD/CAM 直连 | 专用数控系统，支持 CAD/CAM 直连 | 专用数控系统，支持 CAD/CAM 直连 |
| 定位系统 | 红外定位 + 激光十字对位 | 红外定位 + 激光十字对位 | 红外定位 + 激光十字对位 | 红外定位 + 激光十字对位 |
| 真空吸附 | 分区吸附（4区） | 分区吸附（4区） | 分区吸附（4区） | 分区吸附（8区） |
| 台面结构 | 铝合金蜂窝平台 + 防静电毛毡 | 铝合金蜂窝平台 + 防静电毛毡 | 铝合金蜂窝平台 + 防静电毛毡 | 铝合金蜂窝平台 + 防静电毛毡 |
| 电源 | AC 380V / 50Hz | AC 380V / 50Hz | AC 380V / 50Hz | AC 380V / 50Hz |
| 满载功率 | ~5.5kW | ~5.5kW | ~7.5kW | ~12.5kW |
| 进线规格 | 3×2.5mm² + 1×1.5mm² | 3×2.5mm² + 1×1.5mm² | 3×4mm² + 1×2.5mm² | 3×6mm² + 1×4mm² |
| 认证 | CE / ISO9001 | CE / ISO9001 | CE / ISO9001 | CE / ISO9001 |
ZCRB 滚动台 / 联线 / 飞达方案参数
UV 喷墨联线 · 飞达自动上纸 · 卷对卷送料 — 自动化扩展全维度指标
| 参数项 | ZCRB1014 双头UV联线 | ZCRB1014 四头喷墨联线 | ZCRB1814 飞达上纸 | ZCRB2516-R 卷对卷 |
|---|---|---|---|---|
| 有效切割面积 | 1000×1400mm | 1000×1400mm | 1800×1400mm | 2500×1600mm |
| 联线配置 | 双头UV打印机（爱普生I3200）+ 储料架 | 四头UV打印机（爱普生I3200）+ 储料架 | 飞达上纸机 + 切割机联线 | 气胀轴送料架 + 切割机联线 |
| 打印/上纸核心指标 | CCD套准精度 ≤0.2mm | 四头产能 22m²/h | 最大叠纸高度 600mm；上纸效率 300张/h；超声波双张检测；卡纸率 <0.5% | 最大卷径 φ800mm；最大卷重 500kg；伺服张力闭环控制 |
| 切割厚度 | 0-60mm | 0-60mm | 0-60mm | 0-60mm |
| 空载速度 | 1800mm/s | 1800mm/s | 1800mm/s | 1800mm/s |
| 重复定位精度 | ≤±0.05mm | ≤±0.05mm | ≤±0.05mm | ≤±0.05mm |
| 综合切割精度 | ≤±0.1mm | ≤±0.1mm | ≤±0.1mm | ≤±0.1mm |
| 刀座系统 | 模块化即插即换双刀座 | 模块化即插即换双刀座 | 模块化即插即换双刀座 | 模块化即插即换双刀座 |
| 驱动/传动 | 伺服电机 + 精密齿轮齿条 | 伺服电机 + 精密齿轮齿条 | 伺服电机 + 精密齿轮齿条 | 伺服电机 + 精密齿轮齿条 |
| 控制系统 | 专用数控系统，支持 CAD/CAM 直连 | 专用数控系统，支持 CAD/CAM 直连 | 专用数控系统，支持 CAD/CAM 直连 | 专用数控系统，支持 CAD/CAM 直连 |
| 真空吸附 | 分区吸附（4区） | 分区吸附（4区） | 分区吸附（4区） | 分区吸附（8区） |
| 电源 | AC 380V / 50Hz | AC 380V / 50Hz | AC 380V / 50Hz | AC 380V / 50Hz |
| 满载功率 | ~5.5kW | ~5.5kW | ~7.5kW | ~9kW |
| 卷材定位精度 | — | — | — | ≤±0.02mm |
| 认证 | CE / ISO9001 | CE / ISO9001 | CE / ISO9001 | CE / ISO9001 |
跨系列通用底座
ZCRA / ZCRB / ZCRC / ZCRD 全系共享同一平台底座，核心子系统完全一致
| 通用子系统 | 规格 |
|---|---|
| 刀座接口 | 模块化即插即换，全系列通用接口标准，同一文件无需改参数即可跨系列运行 |
| 驱动/传动 | 交流伺服电机 + 精密研磨齿轮齿条，全闭环位置反馈 |
| 控制系统 | 专用数控系统，支持 CAD/CAM 直连（DXF/AI/CDR/PLT/PDF），内置排版优化算法 |
| 定位系统 | 红外自动定位 + 激光十字对位，支持 Mark 点视觉定位扩展 |
| 台面结构 | 铝合金蜂窝平台 + 防静电毛毡，分区真空吸附（区域数随机型递增） |
| 软件生态 | 自有切割控制软件，兼容主流 CAD/CAM；支持远程诊断与 OTA 升级 |
| 安全认证 | CE 认证 / ISO9001 质量管理体系，全机防静电设计 |
| 售后服务 | 整机质保 1 年，CCD 视觉/伺服/电主轴三大核心部件质保 3 年；全国 48 小时上门响应 |
