ZCCUTTER ZCRB2516数字切割机：5mm薄蜂窝纸板与广告展示架标识牌一体化打样实战
在广告标识与快闪展示领域，5mm薄蜂窝纸板因其极轻的重量、优异的挺度以及环保可回收的特性，成为了高端展示架和立体标识牌的宠儿。但实际打样中，厚蜂窝纸板在做V槽折弯时极易出现面纸断裂、内芯塌边，导致展示架组装后软塌无力，传统模切不仅成本高，更无法适应广告行业多变的定制化需求。
ZCCUTTER（臻彩科技）采用 ZCRB2516大幅面数字切割机，为您提供"外形切割 + V槽开槽 + 压折线"一步到位的智能数码打样解决方案。
典型应用场景
本方案主要服务于以下广告展示与标识制作场景：

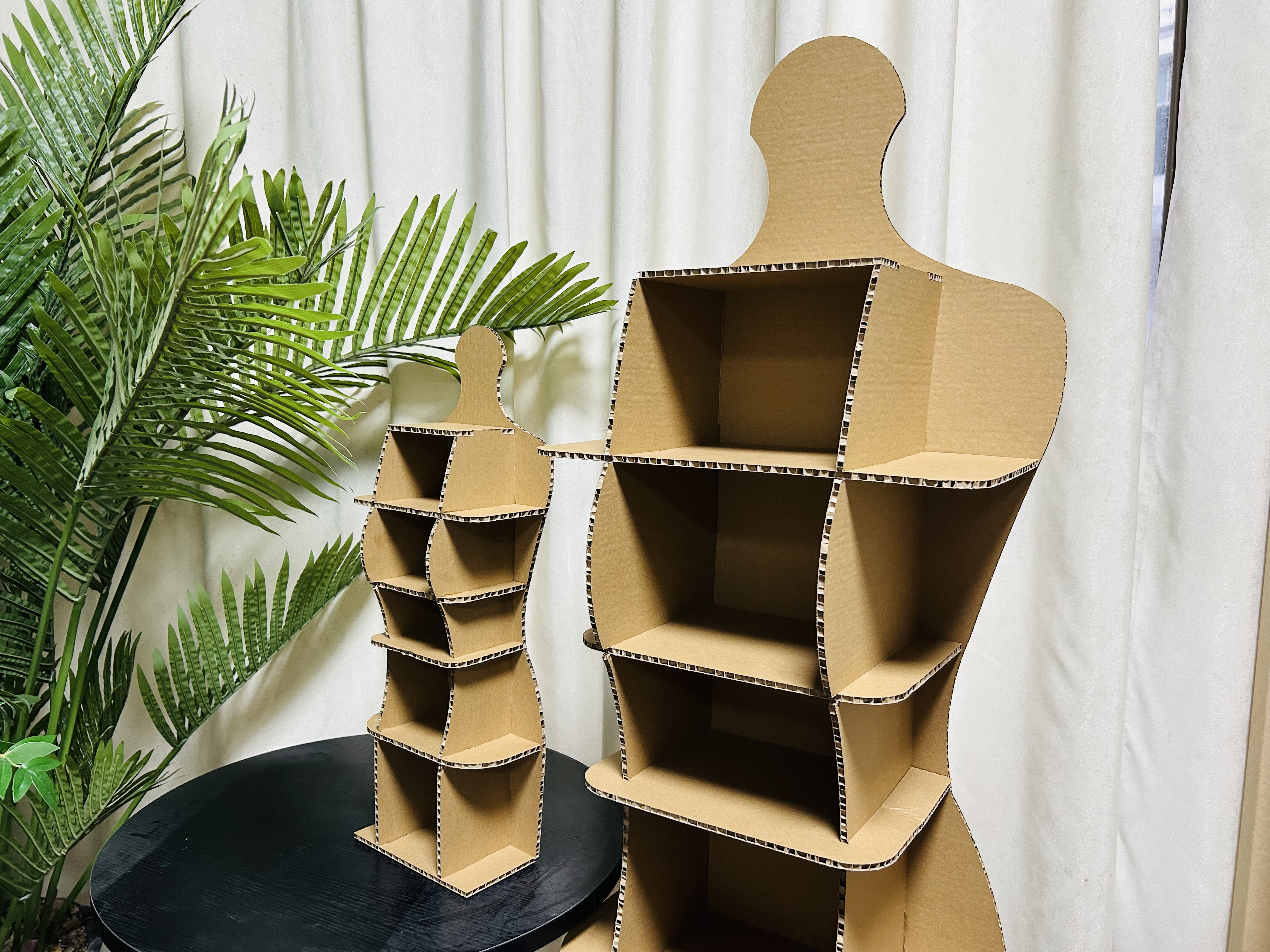

- 商场快闪展示架：轻量化蜂窝纸板结构，便于快速搭建与拆卸，适合短期促销活动
- 立体标识牌与导视牌：通过V槽折弯实现90°/180°锐利折角，替代传统亚克力或金属材质
- 环保陈列道具：可回收材料符合绿色展会要求，小批量定制无需开模
- 展会背景板与POP广告：大幅面切割支持1.6m×2.5m超宽幅板材，减少拼接工序
设备能力与工艺要点
ZCRB2516大幅面多功能切割机核心能力：
- 工作台尺寸：2500mm×1600mm（支持超宽幅蜂窝纸板整板加工）
- 真空吸附系统：分区真空吸附，确保大尺寸薄蜂窝纸板在高速切割中不移位、不起翘
- 刀具切换：数字切割（全切）+ V槽刀（开槽）+ 压轮（压折线）三合一，无需换机
- 切割精度：±0.1mm，V槽深度均匀可控，折痕挺直不爆角
工艺关键点：
- V槽深度控制：5mm蜂窝纸板V槽深度通常设定为3.2-3.5mm（保留底层面纸不断裂），确保折弯时内芯塌边最小化
- 刀具频率匹配：数字切割频率根据蜂窝纸板密度调整（60-80Hz），避免面纸撕裂或切不断
- 压折线顺序：先V槽后压线，压轮压力适中（0.3-0.5MPa），确保折痕清晰但不压溃蜂窝结构
技术参数对比
| 参数项 | ZCRB2516 | 传统模切 |
|---|---|---|
| 打样周期 | 30-60分钟（设计稿直接导入） | 3-7天（需开模） |
| 单件成本 | 低（无模具费，适合1-50件小批量） | 高（模具费分摊） |
| V槽精度 | ±0.1mm，深度均匀 | ±0.3mm，依赖模具精度 |
| 材料适应性 | 5mm蜂窝纸板、E坑瓦楞、灰纸板等 | 需定制刀模，换型困难 |
| 设计变更 | 分钟级（修改CAD文件即可） | 天级（需重开模具） |
常见问题 FAQ
Q1：5mm蜂窝纸板V槽切割后面纸断裂怎么办？
A：V槽深度是关键。建议设定为3.2-3.5mm（保留底层面纸0.5-0.8mm），同时检查数字切割频率是否过高（建议60-70Hz），刀具磨损也会加剧面纸撕裂，需定期更换刀片。
Q2：大幅面蜂窝纸板切割时移位如何解决？
A：ZCRB2516配备分区真空吸附系统，建议开启全部吸附区域，确保板材边缘与工作台密封贴合。对于特别薄的蜂窝纸板（≤3mm），可在板材底部垫一层透气性好的离型纸，增强吸附效果。
Q3：能否实现V槽与压折线一次完成？
A：可以。ZCRB2516支持刀具自动切换，加工顺序建议为：先V槽开槽 → 再压轮压折线 → 最后数字切割外形切割。全程无需人工干预，CAD文件导入后一键执行。
Q4：与传统模切相比，数码打样的优势在哪里？
A：核心优势是无模具成本 + 快速响应。广告展示架通常是小批量（1-50件）、多款式、短周期需求，传统模切需3-7天开模，而ZCRB2516从设计稿到成品仅需30-60分钟，设计变更只需修改CAD文件，分钟级响应。
