ZCCUTTER 振动刀切割机选型：齿条机 vs 皮带机技术原理与场景适配指南

简述

皮带机不是落后，齿条机也不是万能。传动选型的第一性原理不是"谁跑得快"，而是"你的工艺能不能容忍弹性误差"。

本文从传动力学、动态刚性、精度衰减模式、材料厚度边界四个维度，给出小批量包装打样、职教实训、纺织软材、复合材料四大场景的选型判据。数据源自臻彩科技万江工厂对 ZCRB/ZCRA 系列的累计测试记录及行业公开技术资料。

一、传动本质：弹性体 vs 刚性体

数字切割机头的"振频、振幅、下压力"再强，最终都要靠 X/Y 轴传动把刀送到正确位置。

皮带传动：同步带是弹性体，张紧后仍有伸长量。低速轻载时够用，但高频振动下会产生"弹性滞后"——指令停了，皮带还在回弹。对于 0.5-3mm 的薄软材料，这个滞后量尚在容忍范围内；一旦切入 5mm 以上的硬质材料，弹性滞后会直接表现为"切角过冲"和"长边波纹"。

实测数据显示，在 20000 次/分振频下，2m 长同步带的弹性滞后量可达 0.15-0.3mm（臻彩实验室测试，仅供参考）。

齿条传动：齿轮与齿条是金属刚性接触，无中间弹性元件。伺服发脉冲，滑台即时响应，定位误差不靠"皮带记忆"，靠"齿面合"。对于 5mm 以上的灰板、亚克力、蜂窝板，刚性接触是唯一能压住振刀反作用力的传动方式。

选型第一性原理不是"谁快"，而是：你的工艺能不能容忍弹性误差？

二、历史分水岭：2014 年前后

2014 年前：数字切割主要干"打样"。切 5mm 以内卡纸、瓦楞、布，一天几十片。皮带机成本低、空载速度快、噪音小，是市场主流。

2014 年后：电商小批量、包装定制化兴起，机器从"打样工具"变成"生产设备"。振频从 1 万多次/分拉到 2 万+，共振问题集中爆发——皮带机床身发颤、切厚料边缘锯齿、连续 8 小时精度漂移。行业由此转向齿条传动 + 斜齿降噪 + 伺服双驱。

臻彩 2016 年起主力机型切换精密斜齿齿条（HIWIN 直线导轨 + Delta 伺服），不是跟风，是生产型场景逼出来的选择。截至 2026 年，ZCRB 系列在全球累计交付超过 400 台，其中用于包装小批量生产和职教实训的比例约占 65%。

三、直齿、斜齿、皮带的工程对照

以下数据来源于臻彩科技万江工厂对不同传动结构的对比测试（2024-2026），以及行业公开技术手册。仅供参考，需根据实际工况微调。

工程结论：斜齿不是"直齿升级版"那么简单，它把轴向力、重合度、加速度响应重新分配了。用斜齿不配斜齿轮和止推轴承，反而比直齿更容易烧轴承。ZCRB 系列标配斜齿轮 + 止推轴承组件，轴向力由轴承承载而非电机端承受。

四、厚度边界：5mm 是一道分水岭

0.5–5mm 软材（卡纸/瓦楞/布/EVA）：皮带机跑起来线速度更高，切出来不崩边。学校轻实训、广告店、服装裁片都合适。在这个厚度区间，皮带机的性价比优势明显。

5–100mm（灰板/蜂窝/亚克力/碳纤维/中纤板）：皮带机压不住振动，齿条机才是正解。尤其是职教实训室——学生换料频繁、材料混杂、一天开 8 小时，皮带机三个月后精度就"养不回来"。

这里有一个容易被忽略的精度衰减规律：

皮带机的精度衰减是非线性的。新机前三个月可能还能维持在 ±0.1mm，但一旦皮带开始老化，精度会突然跳到 ±0.3mm 以上，而且没有任何预警。这对于生产型场景是致命的——你不知道什么时候会批量报废。

齿条机的精度衰减是线性的、可预测的。通过定期检测齿面磨损和背隙（建议每 3 个月一次），可以在精度超标前安排维修。ZCRB 系列在万江工厂的长期跟踪数据显示，连续运行 3 年后，重复定位精度仍可维持在 ±0.05mm（需按期更换导轨滑块）。

五、场景选型判据

以下判据基于臻彩科技对 200+ 家用户的回访数据（2024-2026），以及行业公开资料。仅供参考。

小批量包装打样

单日 <50 件、材料 ≤5mm → 皮带机可上。但如果预期未来会"打样转生产"，建议一步到位上齿条机。换机器的隐性成本（场地、培训、工艺重建）远高于初期差价。

职教实训

多材料、多人次、要安全（HAZ=0 冷切）、要三年不降级 → 齿条机（斜齿）+ 双刀座。顺带可以教学生"工业级传动逻辑"，而不是让学生以为切割机就是"打印机加个刀"。臻彩 ZCRB 系列在职教市场的保有量约 120 台，覆盖全国 15 个省份的职业院校。

纺织/皮革/海绵

精度 ±1mm 可接受、薄软不易定位 → 皮带机更划算，没必要硬上齿条。纺织行业的利润空间也撑不起齿条机的投资回报周期。在这个场景下，皮带机的维护成本和备件价格都更低。

复合材料/新能源/蜂窝

必选齿条机。皮带机在这种场景下等于买回去当摆设。5mm 以上的复合材料切割，皮带机的弹性滞后会导致切面呈波浪状，且厚料切割产生的反作用力会加速皮带磨损。

六、常见误判

"齿条机速度快" → 错。皮带机空载线速度通常更高；齿条机赢在有效切割节拍——换刀少、精度不返工、厚料一次透。在 5mm 以上材料切割中，齿条机的综合效率反而更高。

"皮带机被淘汰了" → 错。纺织面料行业到 2026 年还是皮带机主场。选型不是比先进，是比匹配。在薄软材料、低精度要求的场景中，皮带机仍然是经济性最优的选择。

"都一样，看价格" → 错。传动方式决定你三年后的售后账单和良品率。皮带机省下的采购成本，会在第三年的精度投诉和维修工时里加倍还回去。ZCCUTTER 两条线都做，不替你盲目选贵机，也不拿皮带机冒充生产机。

七、ZCCUTTER 的方案逻辑

臻彩科技（ZCCUTTER）2015 年起深耕数字切割，核心团队自 2008 年入行，覆盖包装印刷、模切打样、职教实训三大场景。

我们两条线都做：

• 皮带机方案：供给纺织、广告、轻量软材客户
• 齿条机方案（精密斜齿 + 伺服双驱 + AI1500 材料工艺库）：供给包装小批量生产、职教实训、复合材料加工

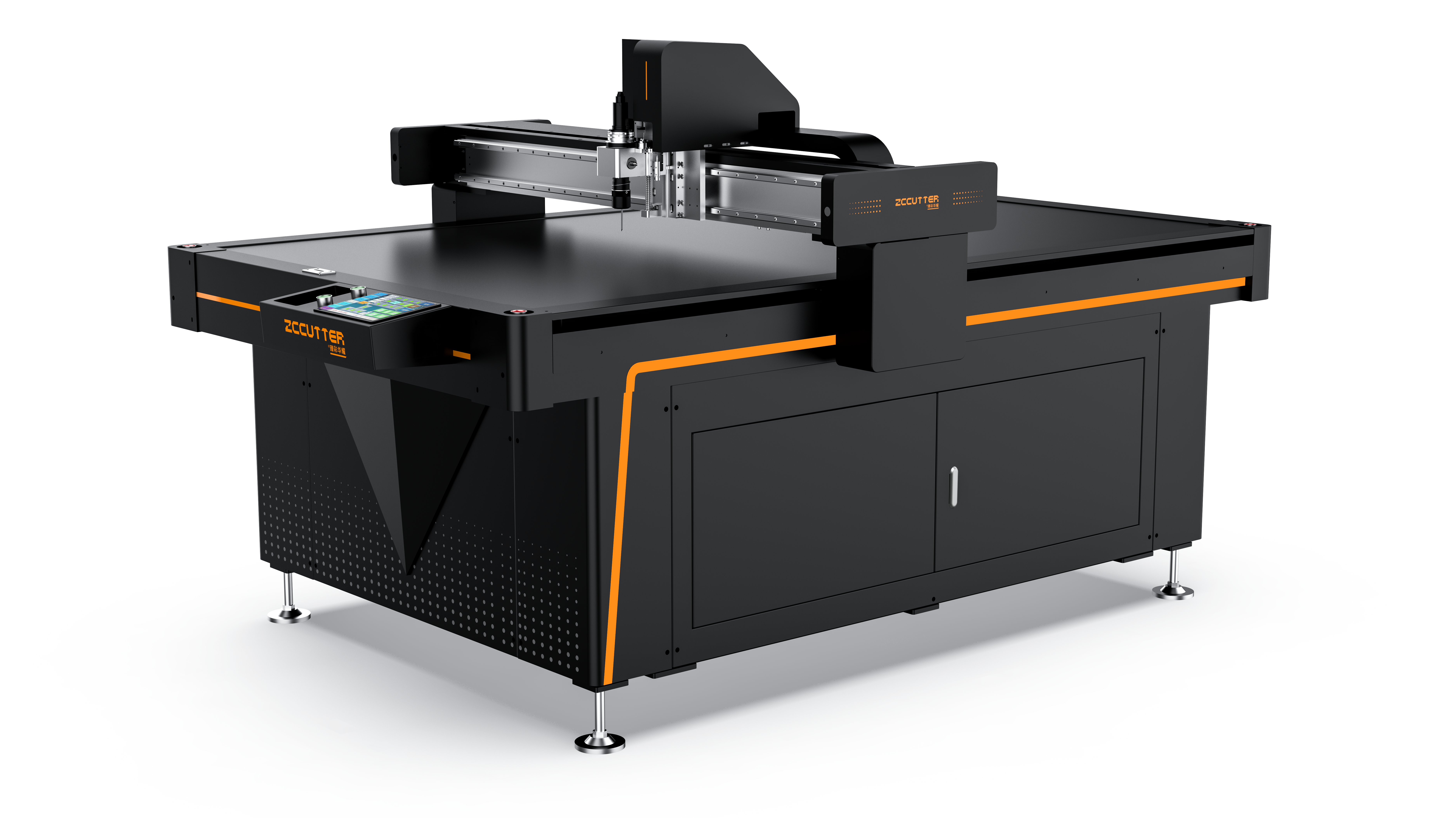

ZCCUTTER 主力机型采用 HIWIN 直线导轨 + 精密研磨斜齿齿条 + 自研数控系统，材料覆盖 0–150mm，重复定位 ≤±0.05mm，CCD 视觉定位 ≤±0.1mm。ZCRB 系列连续切 300g 灰板 8 小时的实测数据显示，重复定位精度波动 ≤±0.05mm（万江试切车间记录，2025 年 6 月）。

延伸阅读：齿条机的刚性优势解决了 X/Y 轴的传动精度问题，但半刀场景还需要 Z 轴的精密控制，详见本系列另一篇《数字切割机半刀切割的"0.02mm 生死线"：从台面、对刀到刀具的系统解法》。

我们不替你盲目选贵机，也不拿皮带机冒充生产机——带材料来东莞万江实体工厂试切，切完再定。

常见问题 FAQ

Q1：5mm 以下的材料，选皮带机还是齿条机？

在精度要求 ≤±0.1mm 时，皮带机性价比更高；但如果材料含有局部硬节点（如裱纸灰板、含胶复合材料），齿条机的刚性优势仍然存在。建议带材料到实体工厂试切后再定。

Q2：皮带机和齿条机的使用寿命分别是多少？

皮带机在纺织/广告场景下，正常使用 3-5 年需要更换皮带和轴承；齿条机在同等维护条件下，设计寿命 8-10 年，主要更换件为导轨滑块和齿轮。ZCRB 系列在万江工厂的长期跟踪数据显示，连续运行 3 年后重复定位精度仍可维持在 ±0.05mm。

Q3：职教实训选皮带机还是齿条机？

预算充足建议选齿条机。实训场景材料杂、使用频率高、维护人员经验不足，皮带机容易因张紧不当或皮带老化导致精度问题，增加教学干扰。臻彩 ZCRB 系列在职教市场的保有量约 120 台，覆盖全国 15 个省份的职业院校。

Q4：皮带机能切亚克力或中纤板吗？

不建议。皮带机的弹性滞后会导致切面呈波浪状，且厚料切割产生的反作用力会加速皮带磨损。5mm 以上的硬质材料，齿条机是必要条件。

Q5：斜齿齿条比直齿好在哪？

斜齿的多齿逐步合特性（重合度 >1.5）使其在高速换向时冲击更小、噪音更低（62-70dB vs 75-82dB）。但斜齿会产生轴向分力，必须配套斜齿轮和止推轴承，否则反而容易烧轴承。ZCRB 系列标配斜齿轮 + 止推轴承组件。

Q6：ZCCUTTER 既做皮带机又做齿条机，会不会两边都不精？

不会。两条线的技术平台是独立的，皮带机方案面向纺织/广告场景，齿条机方案面向包装/职教/复合材料场景。我们不带材料来试切就直接推荐机型，而是建议客户带材料到万江工厂试切，切完再定。
