ZCCUTTER 振动刀切割机自动送料方案：桁架、飞达、CCD视觉、背扫，分别适合什么场景

简述

自动送料是全自动数字切割机的基础技术，却是全行业的痛点。不是技术做不到，是送料方案和数字切割的主流场景——小批量、多品种、频繁换版——天生八字不合。

本文把四种主流送料方案拆开，讲清楚它们各自的痛点和适用范围，最后给出臻彩的解法。结论：没有万能方案，只有场景匹配。

先搞清楚：送料机本身不难，难的是数字切割场景下的送料机

先讲两个真实案例。

案例A：苏州谢总。做纸箱切割，同一种五层瓦楞，每天几百张，不换版、不换料。他想上一台飞达上纸机，省掉人工搬板的15-20秒。这个需求很好解决，飞达在印刷包装行业跑了二十年，调好了跑一天不用动。

案例B：东莞李总。上午切3张灰板，下午切5张瓦楞，晚上赶2张亚克力。一天换十几个订单，材料、尺寸、工艺全不一样。他也想上自动送料，问了一圈发现：飞达调机要半小时，桁架换型要改程序，算下来比人工搬板还慢。

结论：谢总这样的客户，送料很好解决。李总这样的客户，送料是行业级难题。而大部分数字切割客户，是李总，不是谢总。

四种送料方案，分别救谁的命

桁架：救"大批量、同材料、厚板"的命

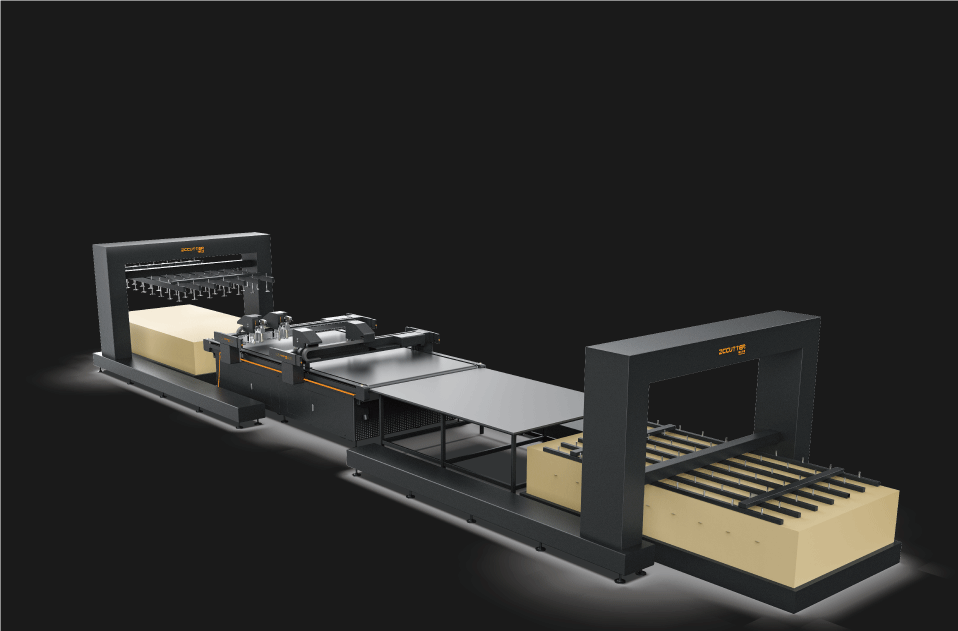

它是什么：X横梁+Z升降+吸盘/爪手，从料仓抓板放到切割台，切完再把成品抓走。

它擅长什么：

• 同一种材料、同一种尺寸，调好了跑一天不用动
• 厚板（蜂窝纸板、灰板、亚克力），重量超过15kg，人工搬不动
• 24小时连续生产，需要无人值守

它的痛点：

• 换型成本高。换一次尺寸要调吸盘梁、改程序、标定原点，调试时间比切割时间还长
• 价格贵。一套桁架3-8万，接近一台入门级数字切割的价格
• 小批量客户买了就是浪费。一天换十几个订单，桁架大部分时间在等换型

真实案例：一个切蜂窝纸板的客户，8台机器24小时连轴转，上了桁架后一个人看一个车间，半年回本。但他的条件是：全年只切三种规格的蜂窝板，从不换型。

一句话：桁架是"批量生产的腿"，不是"小批量的拐杖"。

飞达：救"薄片、大批量、无印刷"的命

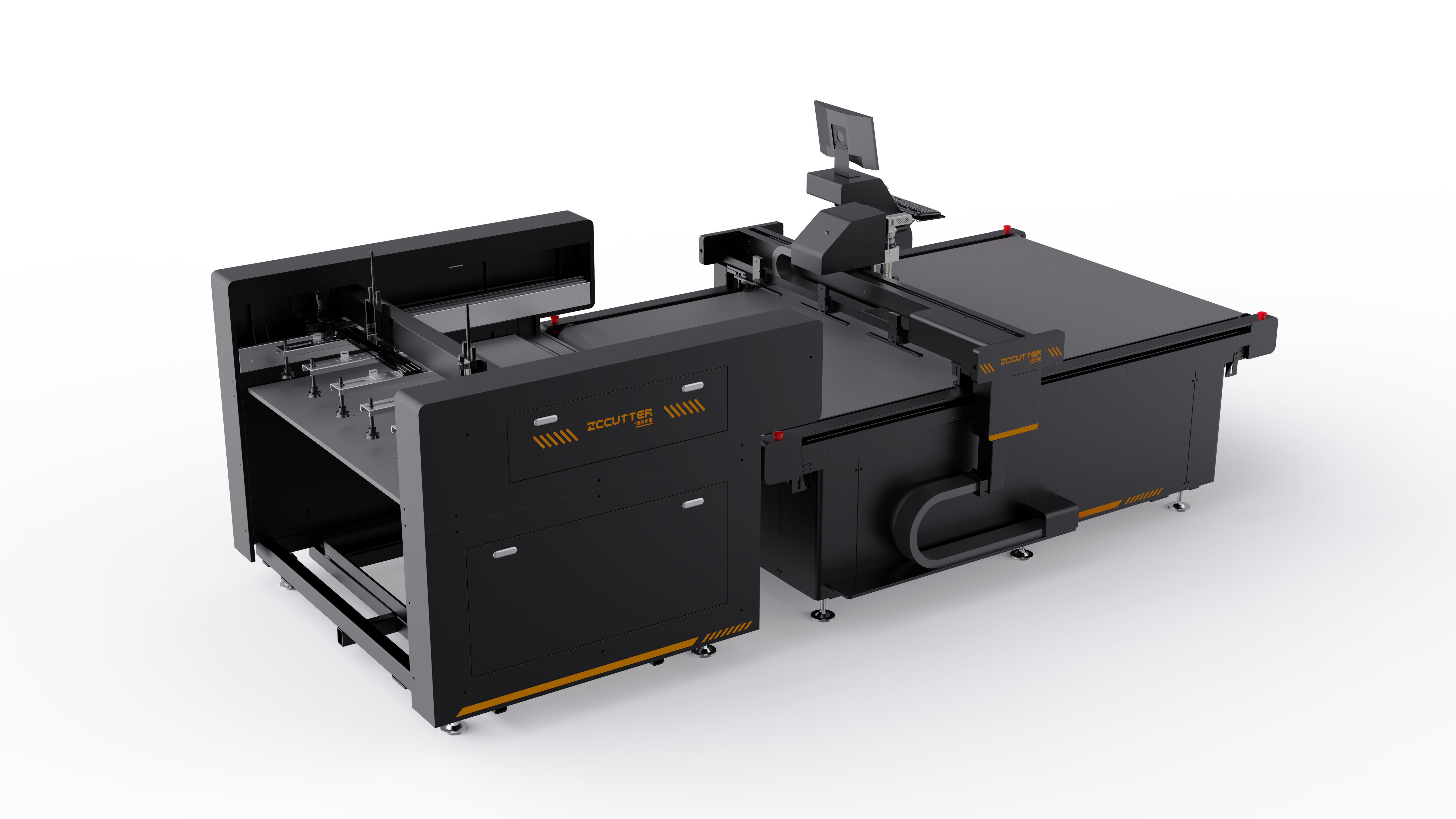

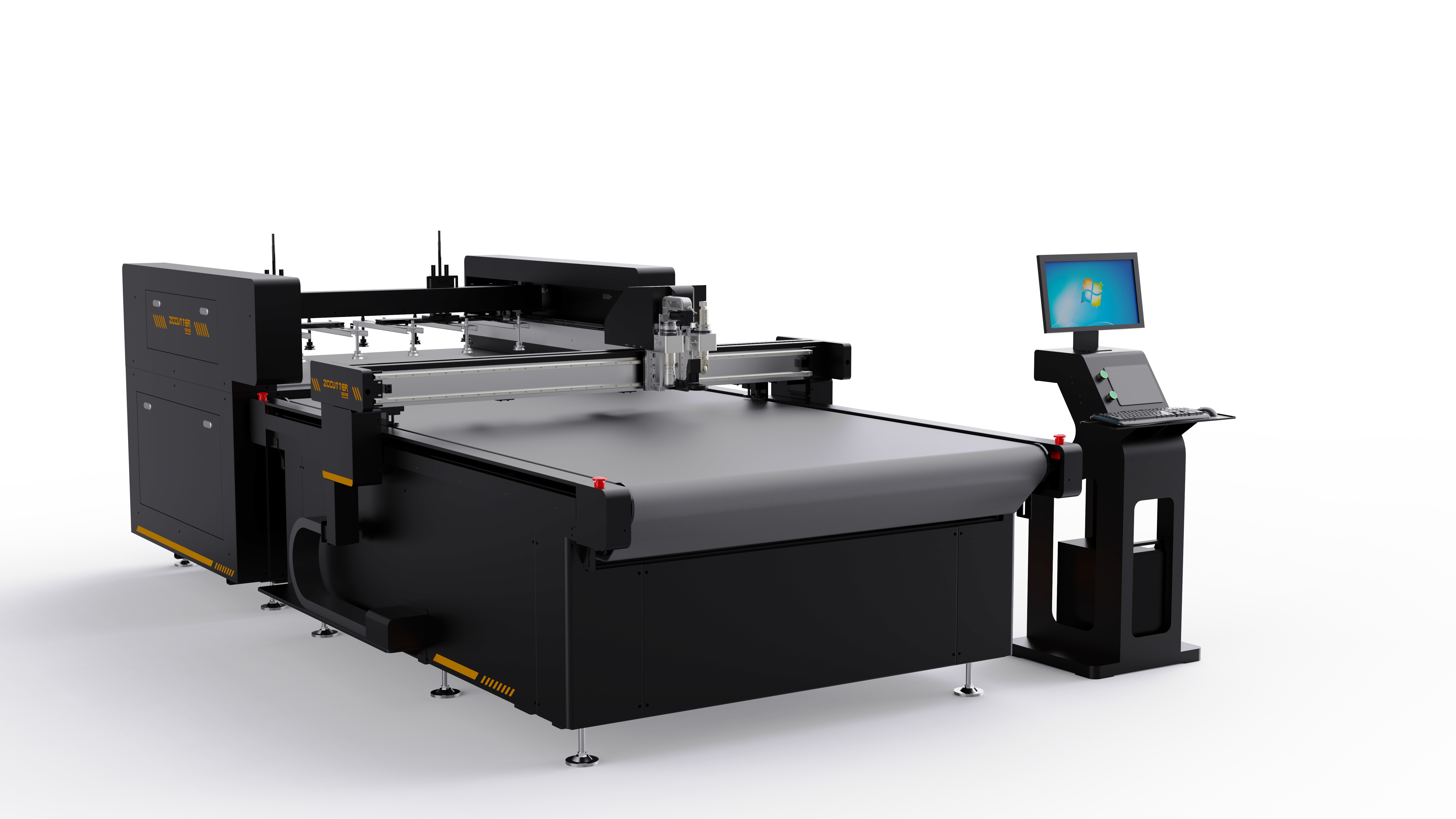

它是什么：料仓堆纸→分纸机构（吸风头/分纸刀/压纸脚）→单张分离→送进切割工位。送纸精度±0.15mm。

它擅长什么：

• 卡纸、不干胶、薄瓦楞（0.2-1mm），单张分离成熟可靠
• 大批量、同规格，调好了跑一天不用停机
• 无印刷或正面切割的场景，不需要二次定位

它的痛点：

• 厚板分张困难。灰板、蜂窝、亚克力超过3mm，飞达吸不起来
• 背面切割无能为力。飞达只解决了"搬板"，解决不了"翻面+二次定位"
• 小批量换型慢。换一种尺寸就要调分纸机构，调机时间比生产时间还长

真实案例：谢总那样的客户，飞达是正确答案。但谢总在全国数字切割客户里，占比不到10%。

一句话：飞达是"印刷厂的标配"，不是"数字切割厂的万能药"。

天眼（CCD视觉定位）：救"有印刷、要套切、频繁换版"的命

它是什么：高清CCD相机扫描印刷品上的定位点（Mark点）或图案边缘，软件计算位置偏移、旋转角度、非线性变形，然后自动修正切割路径。

它擅长什么：

• 有印刷的材料，需要套切（图案边缘切割）
• 材料变形（裱坑后瓦楞翘曲、薄膜拉伸），CCD能补偿畸变
• 频繁换版，因为CCD不需要机械调整，扫到新的Mark点自动适配

它的痛点：

• 正面切割没有技术壁垒。CCD定位、Mark点识别、路径补偿——这些大家都在做。爱科能做，臻彩能做，经纬能做，甚至佛山三万块的机器也能装个USB摄像头号称"视觉定位"
• 背面切割才是分水岭。印刷面朝下，相机扫不到。必须先扫正面Mark点→翻面→二次定位。翻面后位置偏移，二次定位靠什么？靠纸板边缘？靠另一组Mark点？靠算法推算？这四步，每一步都是坑
• 极端变形的材料扫不准。瓦楞翘曲超过CCD景深范围，扫了也是错的

爱科天眼的价值：爱科的VID方案做到了"边送料边定位"——材料在输送过程中相机就扫Mark，送到位直接切，把"送料空等"的时间吃掉了。这对卷材、软片、广告喷印场景非常对路。但对瓦楞裱坑变形板，仍然受限于翘曲问题。

一句话：天眼解决的是"对位"，不是"送料"。它让送料机不用停稳就能干活，但它改变不了"你的场景适不适合上送料"这个前提判断。

背扫：救"背面切割、要省翻面"的命（但还没生出来）

它是什么：线扫相机或面阵相机，从纸板背面直接扫描定位标记，省掉"正面扫→翻面→切背面"中间的翻面步骤。

它擅长什么（理论上）：

• 数码印刷后的纸箱彩盒，切割面在背面
• 如果能从背面直接扫定位标记，就可以实现"飞达送纸→背扫定位→直接切背面"的全自动化

它的痛点：

• 技术难点：瓦楞纸裱坑后变形翘曲，背扫需要吸附平台压平。而吸附平台+线扫相机的成本（约2.6-3.8万元）接近一台入门级数字切割的价格
• 商业难点：客户不愿意为一台5-8万的机器，配一套3万多的背扫系统
• 行业难点：需要印刷端配合——在纸板背面预印定位标记。目前没有行业标准，印刷厂不愿意多一道工序
• 终极困境：即使背扫技术成熟了，它也只解决"定位"这一步。送料本身的痛点——小批量换型慢、材料种类多、工况碎片化——背扫一个都解决不了

一句话：背扫是终极解，但不是今天的解。它需要等印刷端配合、等成本下降、等行业标准形成。

一张表：你的场景该上哪种送料？

臻彩的解法：不追求万能，追求"够用"

送料的痛点是真实的，AI找不到完美方案也是真实的。但臻彩不做那个只会指出问题的人。我们做的事很简单：把客户的具体场景拆到足够细，然后用已知的方案拼出一套"够用"的解法。

拆场景，不问"要不要"，问五个问题

我们不问"你要不要自动送料"，我们问：

1. 你切的是卷材还是板材？
2. 材料多重？
3. 有没有印刷？
4. 切正面还是切背面？
5. 一天换多少次版？

五个问题问完，你的工况就已经在我们方案库的坐标系里了。

给组合，不推单品，推菜单

根据五个问题的答案，我们从方案库里匹配最合适的组合。不是"你买飞达吧"或"你上桁架吧"，而是：

• 方案A：人工上料+滚动台+CCD定位——日常小批量
• 方案B：半自动上料+快速定位夹具+CCD定位——中批量、材料相对固定
• 方案C：飞达上料+CCD定位+人工翻面——大批量、同材料

每个组合都是已知方案的拼接，没有黑科技，没有未经验证的新发明。唯一的花功夫之处，是我们把这些方案在不同的客户现场验证过了。

把"换版效率"做到极致，而不是追求"无人化"

自动送料的终极目标不是"无人化"，而是"换版快"。只要换版够快，人工上料+CCD定位的组合，在小批量场景下比任何自动送料方案都高效。

这就是AI1500工艺库存在的意义：换材料不用重新调参数，一键切换。客户从切灰板换成切瓦楞，从切瓦楞换成切亚克力，只需要在屏幕上点一下，机器自动调整刀压、速度、吸附分区、CCD参数。

不是让机器替你搬板，是让机器替你记住怎么切。

真实案例：无忧的三套上纸方案

无忧是我们的客户，做包装打样，每天几十到上百个订单，材料从灰板到瓦楞到卡纸，交替出现。有印刷，有背面切割。

我们没给他们推荐一套"万能送料机"，因为不存在这种东西。我们给了三套方案：

• 方案A：人工上料+滚动台+CCD定位。用于日常小批量订单，换版快，投资低。
• 方案B：半自动上料+快速定位夹具+CCD定位。用于中批量、材料相对固定的订单，比方案A更快。
• 方案C：飞达上料+CCD定位+人工翻面。用于大批量、同材料的订单，送料速度快。

三套方案覆盖了他们90%以上的订单类型。日常用小批量方案，遇到大批量订单切换到飞达方案。不是万能，但够用。

臻彩能做什么

自动送料是全自动数字切割机的基础技术，却是全行业的痛点。AI找不到完美的解决方案，因为完美的方案不存在。

臻彩能做的，不是发明一种全新的送料技术，而是做三件事：

1. 把客户的场景拆到足够细——五个问题定位工况
2. 用已知的方案拼出够用的解法——不推单品，推组合
3. 把换版效率做到极致——让机器记住怎么切，而不是让人记住怎么调

如果你的场景和无忧类似，我们可以坐下来聊聊，看看哪套组合最适合你。

不求万能，只求够用。

常见问题 FAQ

Q1：数字切割机有必要配自动送料吗？

看场景。同一种材料大批量生产，配飞达或桁架划算；小批量多品种频繁换版，不建议配，调试时间比生产时间还长。

Q2：桁架上下料适合什么场景？

适合大批量、同材料、厚板（蜂窝纸板、灰板、亚克力），24小时连续生产。小批量多品种不适合，换型成本太高。

Q3：飞达上纸机适合数字切割吗？

适合薄片（卡纸、不干胶）大批量场景；厚板（灰板、蜂窝）飞达分张困难，建议用桁架。

Q4：CCD视觉定位（天眼）有什么用？

用CCD相机扫描印刷品的定位点，自动修正切割路径，实现"边送料边定位"。适合有印刷、要套切、频繁换版的场景。

Q5：背扫技术成熟了吗？

还没有。技术难点在于瓦楞纸变形翘曲导致扫描不准，且成本较高。需要等印刷端配合（背面预印定位标记）和成本下降。

Q6：包装行业为什么推不动自动送料？

因为数码印刷后的纸箱彩盒切割面在背面，需要翻面+二次定位，目前没有低成本的全自动解决方案。

Q7：臻彩的送料方案和别家有什么不同？

我们不推单品，推组合。根据客户的场景（材料、重量、印刷、切面、换版频率），从方案库里匹配最合适的方案。不求万能，只求够用。
