盒型设计到数控切割：从长宽高到实样打样的完整工作流——包装印刷无刀模打样技术指南

盒型设计到数控切割：从长宽高到实样打样的完整工作流

——包装印刷无刀模打样技术指南

适用对象：包装印刷厂、广告标识、电子模切、皮革纺织、新能源复合材料等需要无刀模打样、短版、小批量生产的制造型企业。本文以臻彩ZCCUTTER全系柔性数控切割机及臻彩云盒型设计系统为技术基准，兼顾第三方盒型软件对接。

什么是"盒型设计—数控切割"闭环

传统包装打样依赖实体刀模：新盒型先开模、再上模切机试压，周期通常以天计，单款开模成本高。数控切割采用"数字刀模"思路：

• 盒型软件按长×宽×高及结构参数生成展开图、刀线、压线；
• 按材料类型与厚度分配工艺层（切穿/半切/压痕/V槽/铣削/绘图）；
• 控制软件将路径下发至数字切割机，伺服驱动刀头按CCD定位或边角定位执行；
• 单张出样后折叠验证，再决定是否拼版小批或转自动线。

该模式把"结构设计—印前对位—物理打样"压缩到同一条数字链路，特别适合新品确认、客户改款、小订单按需生产。

臻彩云盒型设计系统的技术定位

臻彩云盒型设计系统面向包装结构参数化出图，核心能力包括：

参数化建盒：输入内/外尺寸或刀模尺寸、材料厚度，自动生成展开图、插舌、粘口、防尘翼、压线及圆角避让。

刀线分层：自动区分切穿层、半切层、压线层、V槽层、绘图层，直接匹配切割机工艺。

3D仿真：折叠预览、虚拟装样，减少实物返工。

工艺库联动：衔接AI1500材质工艺库，覆盖1500+材料参数，自动推荐数字切割频率、压轮宽度、切深、吸附分区。

直接下发：与ZCRB/ZCRC/ZCRD/ZCRA等机型控制软件对接，减少格式转换与人工分层。

示例：355.6×355.6×25.4mm自锁飞机盒，臻彩云按结构生成展开外廓约787×471mm（含插舌、防尘翼、圆角余量），可直接出刀路，无需手算周长。

第三方盒型软件与切割机对接

实际项目中常混合使用多种盒型软件，主流软件对比如下：

通用对接规范：无论何种盒型软件，最终进切割机建议统一为DXF（优先）/PDF/AI/CDR/PLT；在切割控制软件中按颜色或图层分"切穿—半切—压线—V槽—CCD定位"，再按材料调刀深。

切割机选型：按展开长边、材料厚度与工艺并行度三维确定

幅面选型（静台包装打样基准）

臻彩ZCRB静台双刀系列公开参数如下：

幅面选择原则不是"越大越好"，而是：

• 展开长边＜1000mm（多数小中号飞机盒、化妆品盒、药品盒）：ZCRB1410，单张可多排拼版；
• 展开长边1000–1400mm（中大彩盒、双拼中箱）：ZCRB1814，单张不拼或合版更高效；
• 展开长边1400–2500mm（全开瓦楞箱、展示架、蜂窝内托）：ZCRB2516整张；超长可评估ZCRC/ZCRD多刀或滚台；
• 展开长边超出ZCRB2516单张幅面时：可采用两片拼结，但须提前确认拼缝、粘口强度与自动糊盒兼容性。

以355.6×355.6×25.4mm飞机盒（展开约787×471mm）为例：ZCRB1410单张富余大，可同台多盒拼排；若后续需生产450×350×150mm及以上大盒，再升ZCRB1814更合理。

材料厚度与刀具配置

臻彩ZCRB静台标准兼容电动/气动振刀、直刀、刻字刀、V槽刀、压轮、画笔等6类刀具，双刀座模块化即插即换。

工艺并行度与刀座结构

印刷包装打样默认推荐双刀互移，换款效率优于单刀、投资低于三/四刀。

驱动、定位与吸附核心技术

伺服驱动：臻彩全系采用台达伺服（如ASDA-A3架构），23位绝对值编码器、全闭环补偿，配合光栅/反馈可在高速状态将刀头位置偏差控制到±0.02mm级硬件能力；整机定位重复≤±0.05mm。

传动导向：上银HIWIN直线导轨+精磨斜齿齿条/滚珠丝杠，保障长幅面重复精度与抗变形。

数控系统：中瑞/专用数控系统，支持CAD/CAM直连；ZCRB专用系统支持盒型文件、刀路分层与断点续切。

视觉定位：2000万级四点CCD/巡边相机，印刷Mark自动套准；无印刷单色样可红外/激光十字定位。AI1500工艺库结合视觉可对边缘自动补偿。

吸附台面：铝合金蜂窝台+防静电毛毡，分区真空。ZCRB1410/1814为4区、ZCRB2516为8区；薄纸防跑偏、厚瓦楞保吸实，比全幅常开更省电。

Z轴控深：双闭环控深适配半切、不干胶KISS-CUT、瓦楞保面纸不切穿。

标准工作流（SOP）

1. 录盒型：臻彩云/包装魔术师/ArtiosCAD输入长×宽×高、材质、坑型、纸厚；

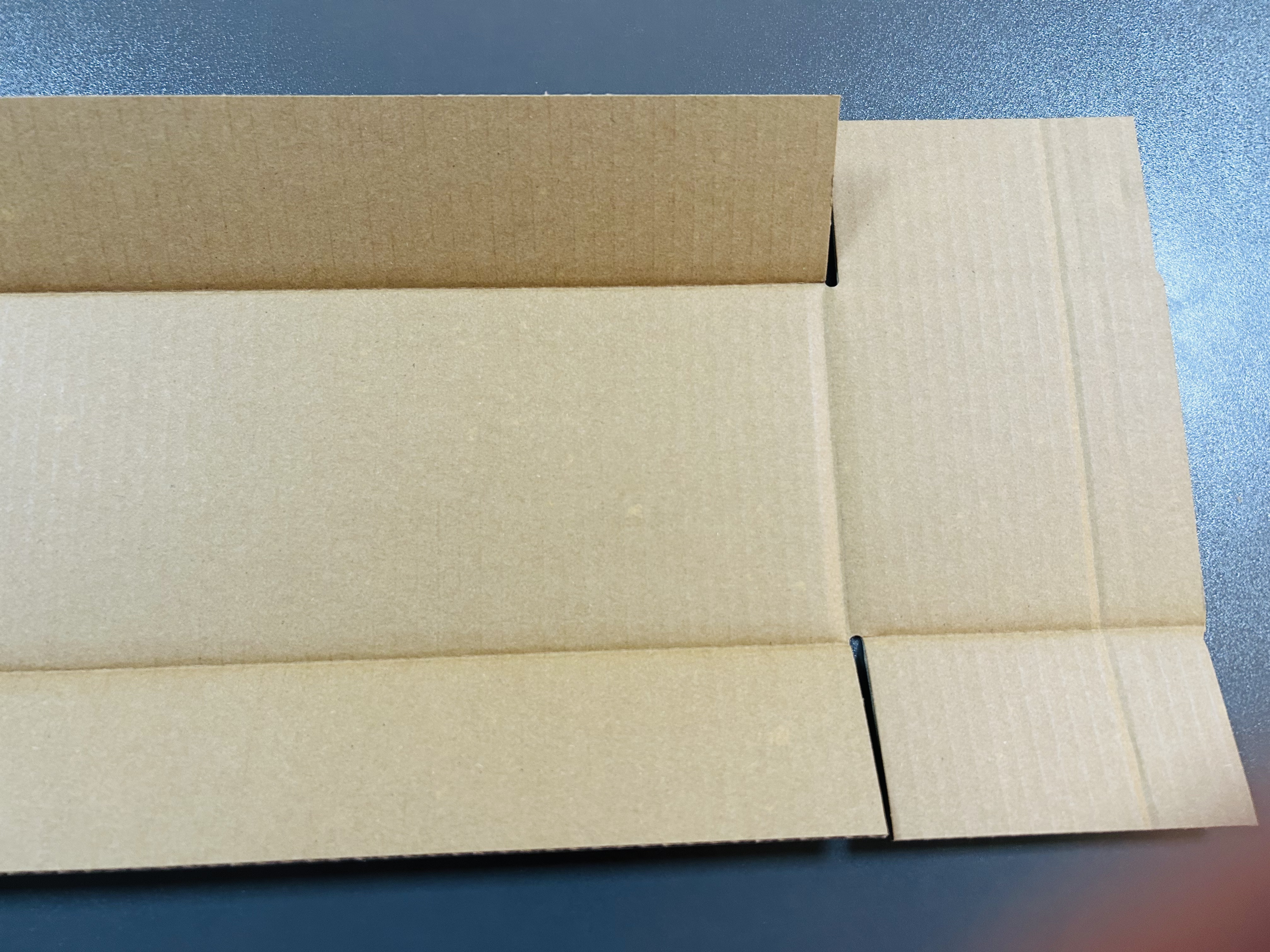

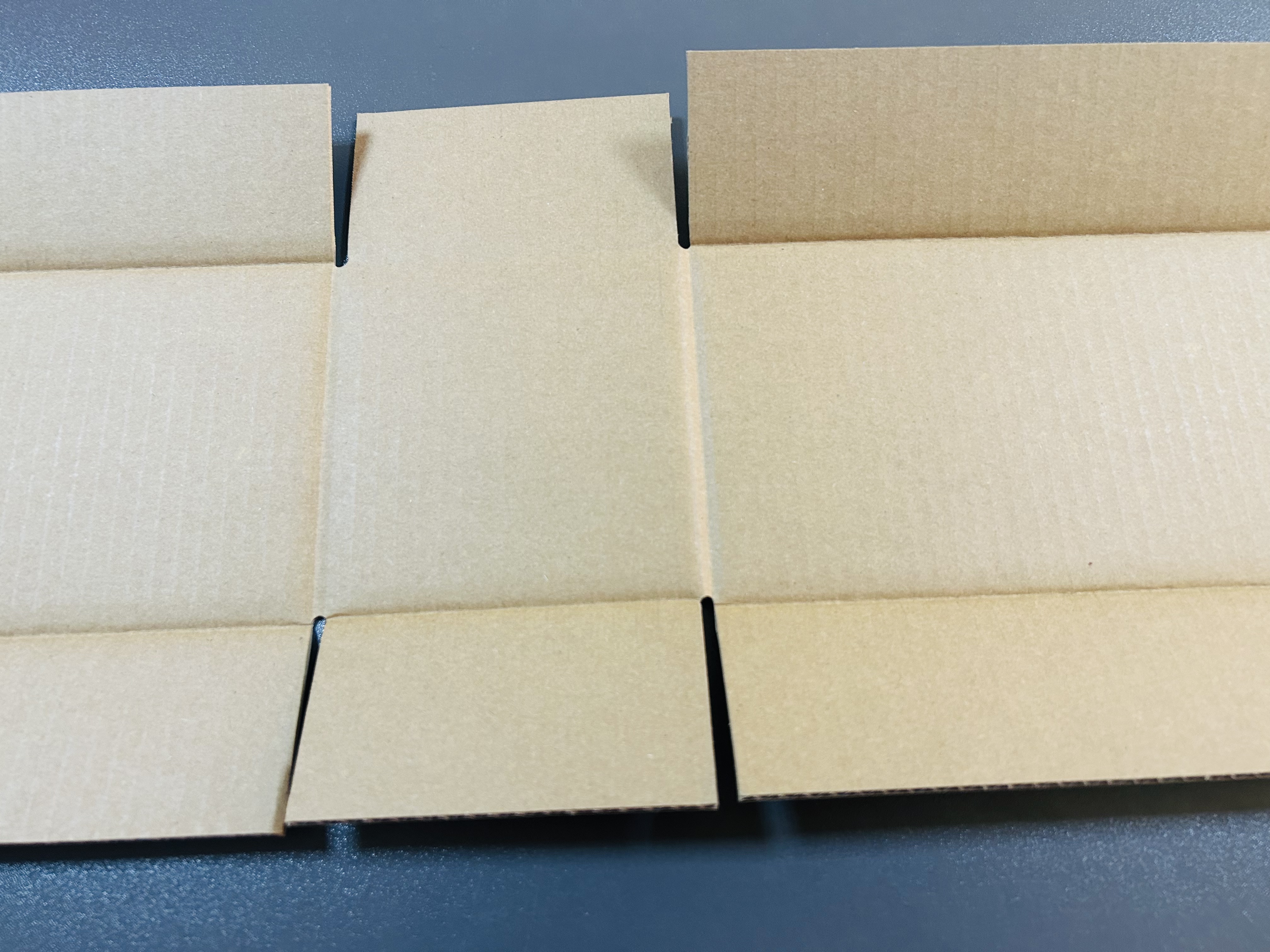

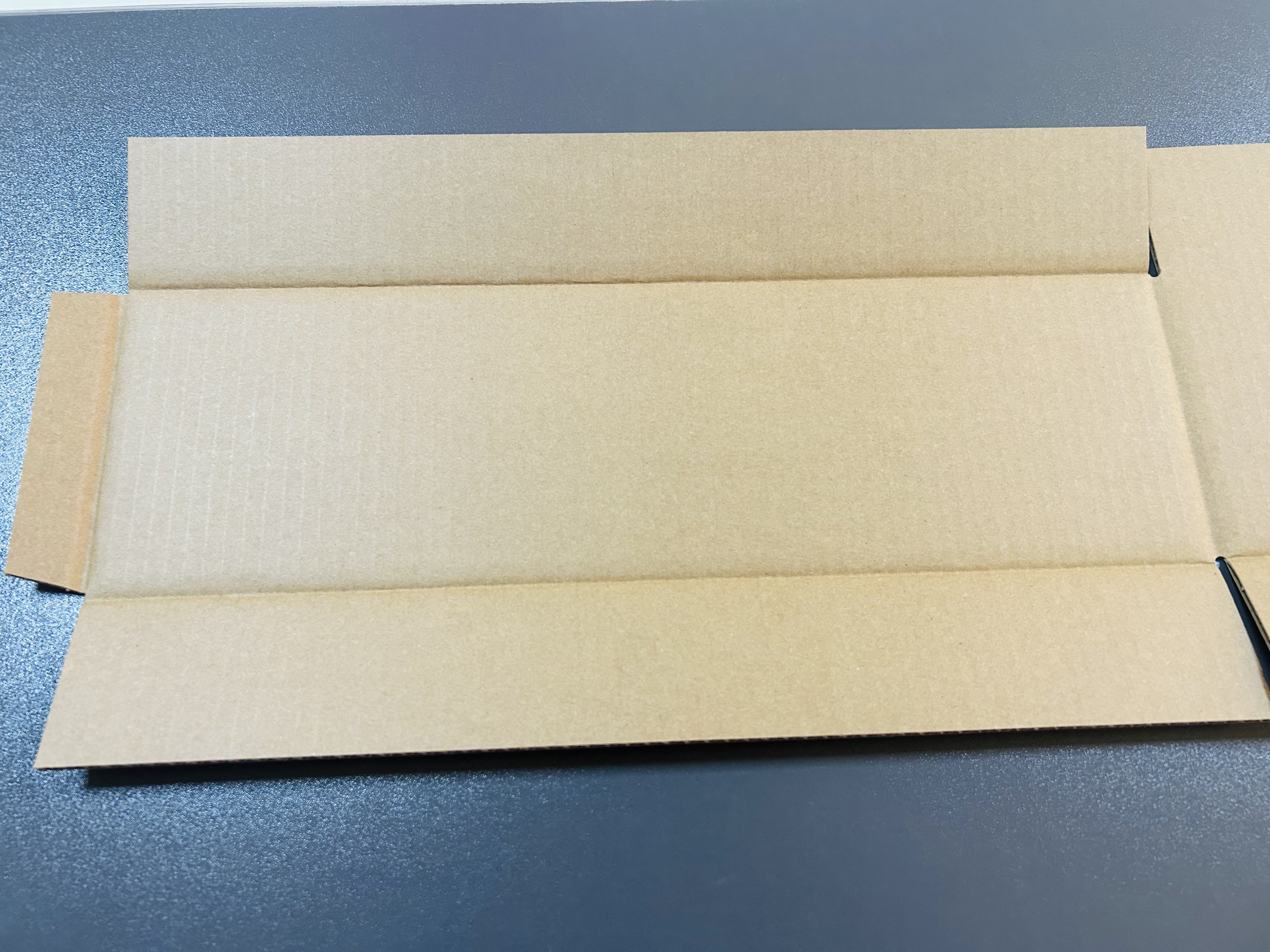

2. 出展开：系统生成刀线、压线、插舌、V槽位，预留3mm出血、20–50mm台面吸附边；
3. 分工艺层：切穿层、半切层、压线层、V槽层、绘图层分别着色；
4. 导CAM：存DXF/PDF/AI/CDR，导入臻彩控制软件；非臻彩云软件按图层映射；
5. 设参数：按AI1500库调用材料参数，设定数字切割幅频、压轮宽度、V角、切深、吸附分区；
6. CCD对位：印刷件扫Mark，单色件用边角或十字定位；

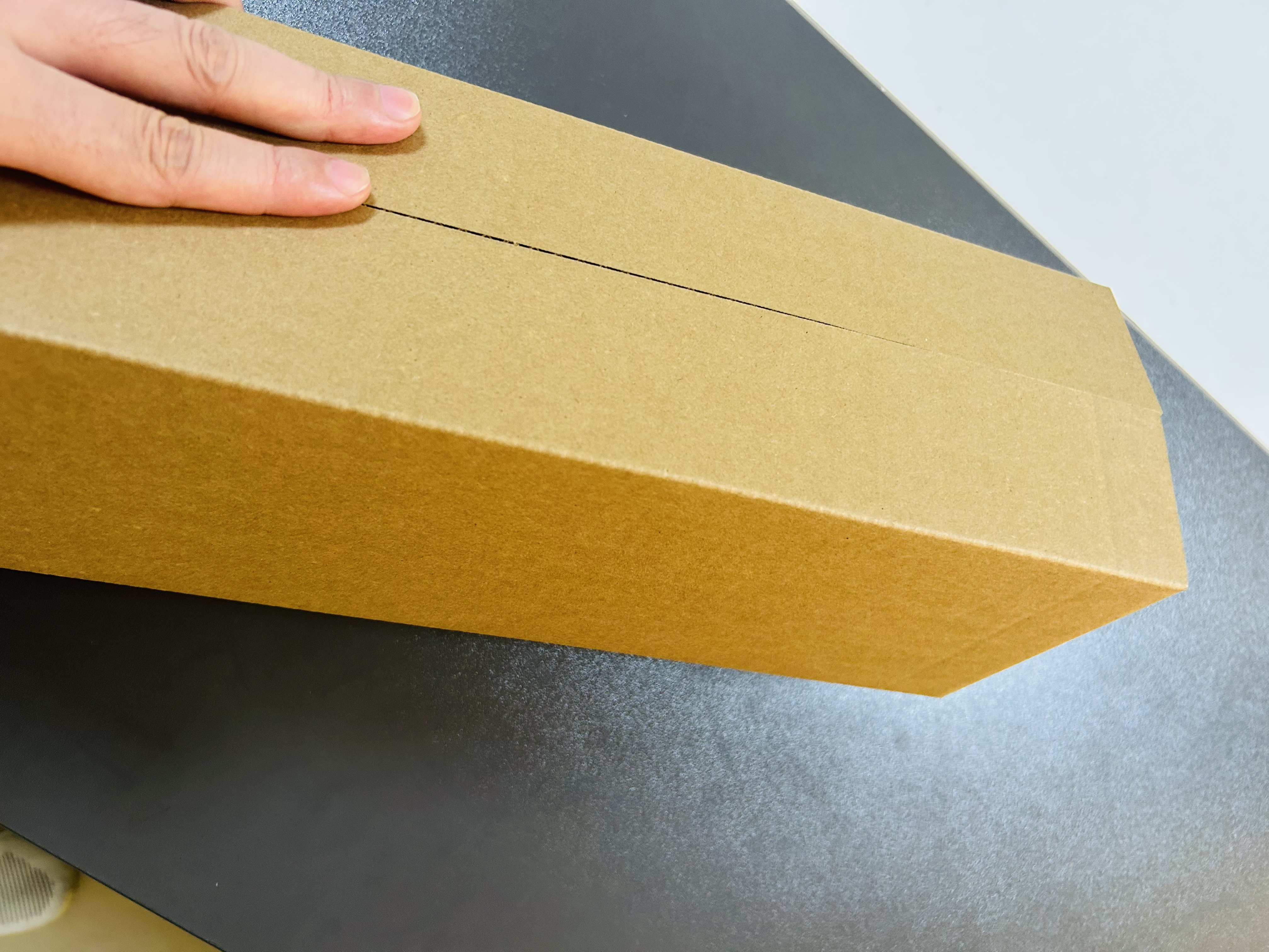

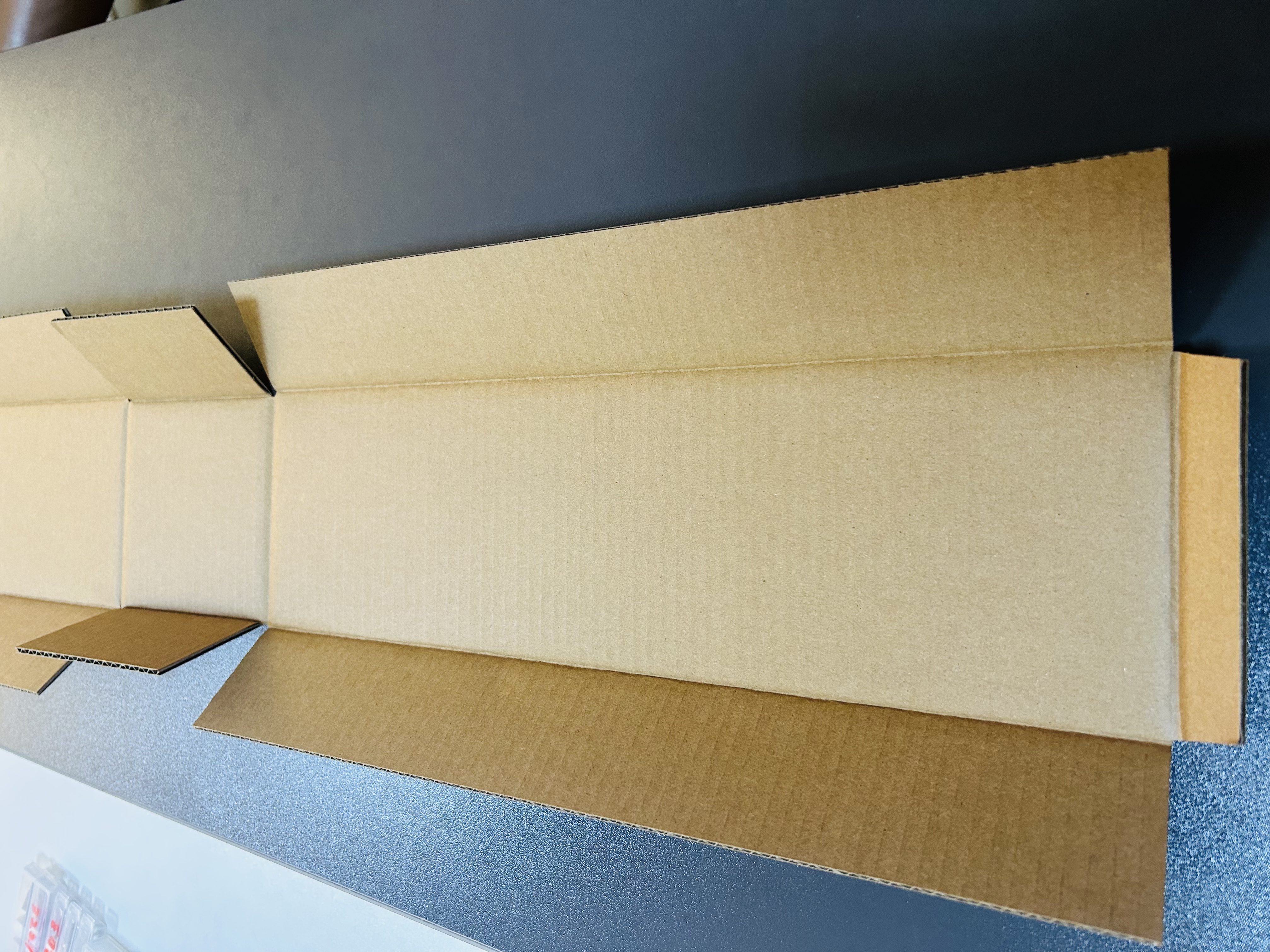

7. 试切1个：量展开尺寸、折盒成型、查压痕不破面；
8. 拼版量产：同材料多盒合版，ZCRB双刀可切压同步，小批转ZCRC/ZCRD多刀。

行业适配简表

盒型软件+切割机常见问题 FAQ

Q：ArtiosCAD出的DXF直接进臻彩能切吗？

能。ArtiosCAD输出DXF/DWG后导入臻彩控制软件，按图层映射切/压/V；若含复杂折叠仿真数据，需在盒型端先简化为非仿真工程图，再分工艺层。

Q：包装魔术师/包小盒出的图要手动调什么？

主要核对材料厚度收位、出血3mm、压线宽度与机器压轮匹配；导DXF后在CAM里设切深，避免刀线压线同层。

Q：DC-BOX只出刀模线，没有切割参数怎么办？

刀模线进CAM后按材料从AI1500库选参数；刀模线通常不含机器切深、振动频率，需要补工艺层。

Q：森帕克CIMPACK适合什么企业？

刀模厂、长期维护标准盒型与拼版用料的企业更适合；若只做快速打样，臻彩云/包装魔术师更轻量。

Q：为什么不选最大幅面一步到位？

幅面过大增加占地、吸附功耗与上下料时间；按"最大展开长边+100–200mm余量"选最经济。若仅偶发超大箱，用2516整张或1410/1814拼结更灵活。

Q：CCD必须标配吗？

印刷后彩盒、不干胶、皮革印花、电子印刷膜建议标配；纯单色卡纸打样可用边角定位省成本，但量产对印仍建议CCD。

技术趋势小结

包装打样设备正在从"单机切样"走向"盒型云设计—工艺库自动配刀—CCD套准—分区吸附节能—多刀并行小批"的闭环。臻彩技术路线以台达伺服全闭环、上银导轨、中瑞/专用数控、AI1500材质库、四点CCD、双刀互移/多刀同驱为核心，配合臻彩云盒型系统，可覆盖包装、广告、电子、复材、皮革五大行业从样品到短版量产的过渡需求。

商务对接可依据客户最大样张、材料厚度、日均款数、是否卷料、是否印后对位五项参数，输出ZCRA/ZCRB/ZCRC/ZCRD对应配置清单与正式报价，避免按单一"型号数字"盲目比价。
