ZCRA单刀座高精密数字切割机 | ±0.05mm | FPC/导热硅胶/电子辅料打样
1）±0.05mm 超高定位精度｜CCD 视觉自动巡边｜FPC / 导热硅胶 / 精密薄膜专用冷切设备
2）应用行业：新能源辅料｜FPC 柔性线路｜光学膜片｜导热泡棉｜双面胶模切｜军工精密垫片
|
ZCRA 单刀座高精密数字切割机专为FPC 柔性电路板、导热硅胶、光学 PET 薄膜、精密双面胶、电子缓冲泡棉等高端电子辅料裁切场景研发，整机采用单独立刀座闭环伺服传动架构，全程定位精度≤±0.05mm，重复定位精度低至 ±0.03mm，满足 3C、新能源、军工领域微米级加工公差要求。 设备搭载 CCD 四点视觉巡边系统，自动识别印刷 Mark 补偿材料涨缩、放料歪斜；纯物理振动冷切工艺无热灼烧、无溢胶碳化，搭配多规格快换刀片，覆盖 0.1–60mm 全厚度柔性材料。整机仅工业 RJ45 有线传输，无 WiFi / 蓝牙无线模块，适配涉密电子车间；8 分区铝蜂窝真空平台吸附稳定，可稳定完成微小异形孔、超薄离型膜半穿、高精度外轮廓一体加工。 适配场景：电子厂研发打样、小批量精密模切、新能源电池辅料量产、光学膜片精密下料、军工垫片高精度加工。
|
| 指标项 | 标准参数 | 补充说明 |
|---|---|---|
|
全程定位精度 |
≤±0.05mm |
激光干涉仪全行程多点检测 |
|
单点重复定位精度 |
≤±0.03mm |
50 次归位采样取最大偏移 |
|
综合切割精度 |
≤0.1–0.5mm |
厚度越大误差小幅递增 |
|
振动刀最小切割孔径 |
≥1.5mm |
适配微小精密垫片 |
|
标准加工厚度 |
0.1–60mm |
薄膜至加厚泡棉全覆盖 |
|
空载最大切割速度 |
1800mm/s |
带料自动自适应降速 |
|
真空吸附结构 |
整体铝蜂窝平台，多分区可选 |
分区独立开关，薄片不移位 |
|
传动系统 |
伺服电机 + 齿条 + 直线导轨 |
高速运行无抖动、长期精度稳定 |
|
标准刀具 |
振动刀 + 半穿刀 + 圆刀 + 尖刀 |
电动/气动刀快换选配 |
|
定位系统 |
CCD 四点视觉巡边+激光定位 |
自动补偿材料拉伸、偏移 |
|
数据传输 |
工业以太网 RJ45 |
无任何无线通信模块，涉密可用 |
|
安全防护 |
全域红外光栅传感器 |
人体靠近自动急停停机 |
|
兼容图纸 |
DXF/AI/CDR/PLT/PDF |
无需第三方转换软件 |
|
控制系统 |
嵌入式 DSP 独立工控 + 触摸屏 |
脱离电脑单机运行 |
|
工作电压 |
AC 380V±20V 50Hz |
独立供电回路 |
|
安全认证 |
CE / ISO 12100-2010 |
出口内外贸通用 |
三、四大核心技术优势
3.1 双边高精度传动系统
整机采用双边同步伺服驱动 + 精密齿条 + 重载滚珠丝杠一体化传动结构，出厂使用一级激光干涉仪全行程逐点校准，全程定位误差控制在 ±0.05mm 以内，往返重复定位≤±0.03mm。 长期大批量模切无跑位、无累积误差，解决 FPC、光学膜等高附加值产品尺寸超差、批量不良问题。
3.2 标配 CCD 四点视觉自动巡边纠偏
设备搭载工业高清 CCD 相机，自动识别板材印刷十字 / 圆点 Mark 标记，软件实时计算偏移、拉伸数值，自动修正切割轨迹。 材料放歪、卷材涨缩、膜片拉伸均可自动补偿，无需人工反复对位，大幅降低调机工时，微小异形件加工一致性大幅提升。
3. 纯物理冷切工艺，无热损伤
高频振动刀机械裁切，区别激光切割无高温灼烧、无边缘碳化、无溢胶发黄。 针对导热硅胶、超薄离型膜、FPC 线路等热敏材料，切口平整干净，不破坏导电、导热、光学性能，杜绝产品报废。
3. 多规格快换刀片 + 标准化厚度选型
臻彩统一刀片选型标准，根据材料厚度匹配对应刀长，共振低、裁切精度稳定：
| 材料厚度 | 推荐刀片总长 | 有效实切高度 | 适用场景 |
|---|---|---|---|
| 0–15mm | 30mm | 15mm | 超薄 PET、FPC、双面胶 |
| 15–30mm | 50mm | 35mm | 普通 EVA、缓冲泡棉 |
| 30–45mm | 60mm | 45mm | 加厚复合泡棉 |
| 45–60mm | 80mm | 65mm | 重型导热硅胶垫 |
刀片总长计算公式：刀片总长 = 材料厚度 + 5mm 余量 + 15mm 夹持段；气动刀组件可选配，适配 60mm 厚硬质发泡材料。
四、全系标准幅面机型规格表
| 机型型号 | 有效切割面积 (长 × 宽 mm) | 整机外形尺寸 (mm) | 整机自重 | 标配真空泵功率 |
| ZCRA0606 | 600×600 | 1200×1200×1200 | 350KG | 3KW |

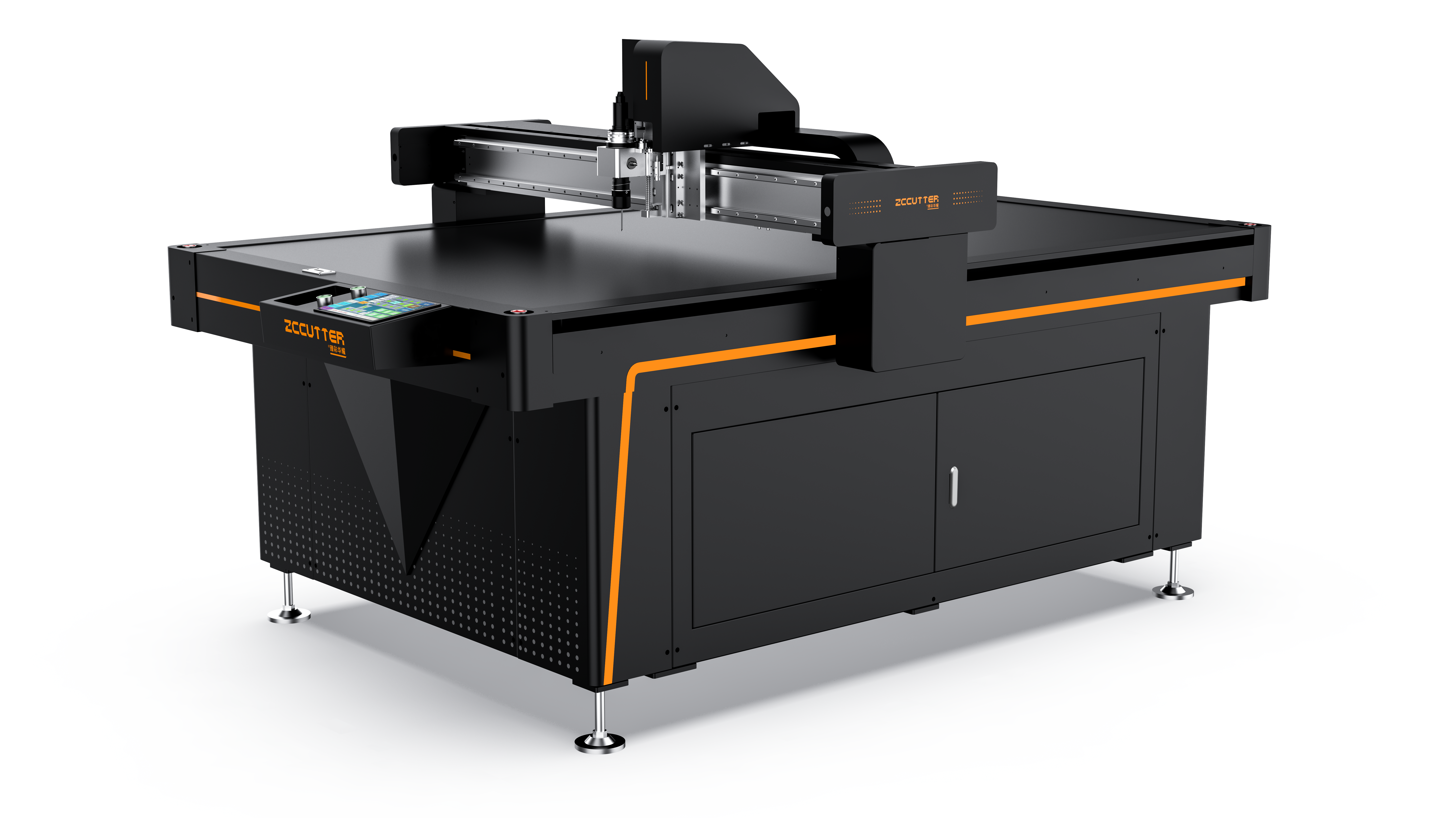

| ZCRA1410 | 1400×1000 | 2350×1600×1330 | 650KG | 3KW |
| ZCRA1814 | 1800×1400 | 2650×2000×1330 | 850KG | 5.5KW |
| ZCRA2516 | 2500×1600 | 3460×2160×1330 | 1000KG | 9KW |
五、适配材料与加工工艺
5.1 电子辅料专用加工材料
| 材料分类 | 具体加工物料 | 推荐加工工艺 |
|---|---|---|
| 柔性线路 | FPC、柔性导电膜 | 外轮廓全切、微小内孔切割 |
| 导热缓冲 | 导热硅胶、石墨片、EVA 泡棉 | 半穿 / 全切一体成型 |
| 光学薄膜 | PET 离型膜、增光膜、扩散膜 | 超薄半穿，无膜面划伤 |
| 胶粘辅料 | 3M 双面胶、导电胶、无纺布胶垫 | 分层半切，离型纸保留 |
| 轻型复合 | 蜂窝薄衬、隔音缓冲垫 | 整板轮廓下料 |
5.2 通用工艺支持
全切外轮廓、半穿分层、异形微小挖孔、直线虚线、精准深度控切、批量阵列套切。
六、出厂标准化质检流程（品质保障模块）
每台 ZCRA 设备出厂执行全项检测，附带纸质 + 电子双份质检报告，数据终身可追溯：
- 定位精度检测：激光干涉仪全行程多点采集，合格标准≤±0.05mm；
- 方形精度测试：裁切 100×100mm 标准样板，边长误差≤0.05mm，对角线≤0.1mm；
- 真空吸附测试：8 分区独立启停，无漏气、薄片吸附不移位；
- CCD 视觉校验：印刷标记多次补偿裁切，轮廓偏差≤0.1mm；
- 安全防护测试：遮挡红外光栅立即停机，刀座防撞触发急停；
- 整机连续 8 小时空载老化测试，无异响、无丢步。
七、配套安装场地 / 电气 / 气源要求
气源（仅选配气动振动刀需配套）
稳定气压 0.7MPa，每分钟耗气量 1500L；客户自备 11KW 及以上螺杆空压机 + 1000L 储气罐 + 15 匹冷干机，气源干燥防刀座锈蚀。
电气标准
三相 AC380V±20V 独立供电，整机额定 11KW；进线 6 平方五芯电缆，设备金属外壳强制接地，屏蔽信号干扰。
车间场地要求
地面平整无震动，环境温度 10–30℃、湿度 40–70% RH；楼面承重≥1500KG/M²；设备四周预留≥0.8 米检修空间。
八、完善售后服务体系
- 质保政策：整机免费保修 1 年；伺服电机、滚珠丝杠核心传动部件 2 年质保；设备过保仅收取配件成本价，无上门高额服务费。
- 技术响应东莞总部工程师专线对接，线上远程 2 小时内响应；广东省内 24 小时上门排查调试。
- 备件库存全国备件仓常备刀片、光栅、伺服等易损件，节假日正常供货维保。
- 交付培训免费送货上门、整机水平校准、气源电气接线调试；工程师一对一软件操作、裁切工艺、故障排查教学。
- 增值服务客户提供图纸可免费上机试样，出具实测精度测试报告。
